从零理解流水线并行和 Bubble 优化

一、前言

把一个模型拆到多张 GPU 上，可以解决单卡放不下的问题，也会带来新的等待：下游还没收到前向结果，上游还没收到反向梯度，某些 GPU 就只能空着。这些由流水线执行依赖形成的空闲，通常叫作 pipeline bubble，流水线气泡。

理解调度时，可以先追踪一个 microbatch 的前向数据与反向梯度，再观察多个 microbatch 在不同 GPU 上的执行。本文用同一个例子讲清普通 1F1B、Interleaved 1F1B、V 形调度、Zero Bubble，以及它们与 Megatron 的关系。

先记住四个动作：

• 1F1B 提前回收激活；

• Interleaved 把任务切小；

• V 形布局重新搭配模型分段；

• Zero Bubble 把可延后的参数梯度计算填进空槽。

二、参数更新在多张 GPU 上的执行流程

假设一个模型有 32 层，单卡放不下，于是把它平均分给 4 张 GPU。GPU 0 保存第 1 至 8 层，GPU 1 保存第 9 至 16 层，后两张依次类推。每一段叫作一个 stage，流水线阶段。这些 GPU 共同保存并执行一份完整模型。

输入先经过 GPU 0，GPU 0 把中间结果发给 GPU 1，最后在 GPU 3 计算 loss。反向传播沿相反方向走：后一段算出梯度，发给前一段，让前一段继续反传。

前向是把输入变成预测结果的过程，loss 是衡量预测与目标差距的数值。反向根据 loss 计算梯度，optimizer 再利用参数梯度调整权重。刚接触反向传播时，可以先把梯度理解成沿模型倒着传递的调整信号。

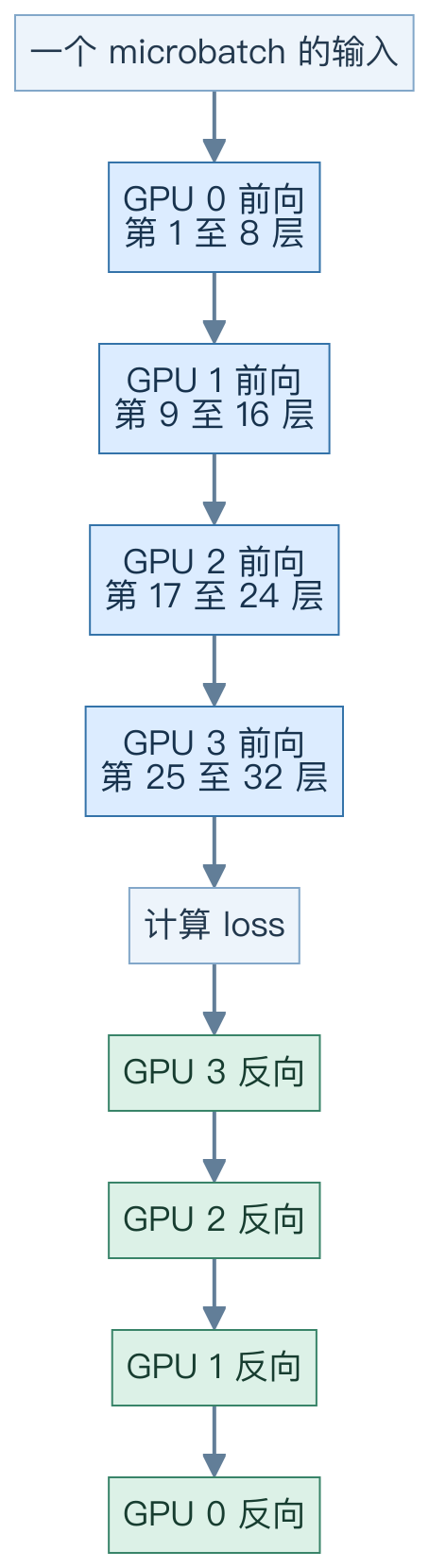

图 1：沿同一个 microbatch 追踪前向和反向。箭头表示计算依赖：后层前向完成后计算 loss，前层收到后层梯度后执行反向。

如果只让一个 microbatch 走完整条路径，再处理下一个，大多数时间只有一张 GPU 工作。流水线并行要让不同 GPU 同时处理不同 microbatch，才能提高利用率。

这里有四个容易混淆的词：

PP 将模型分布到 4 张 GPU，同一份 microbatch 依次经过各个 stage。

三、把大 Batch 拆成多个 Microbatch

继续使用 4 张 GPU。假设一次参数更新要处理 16 个样本，每个 microbatch 装 2 个样本，就得到 8 个 microbatch，编号为 1 至 8。

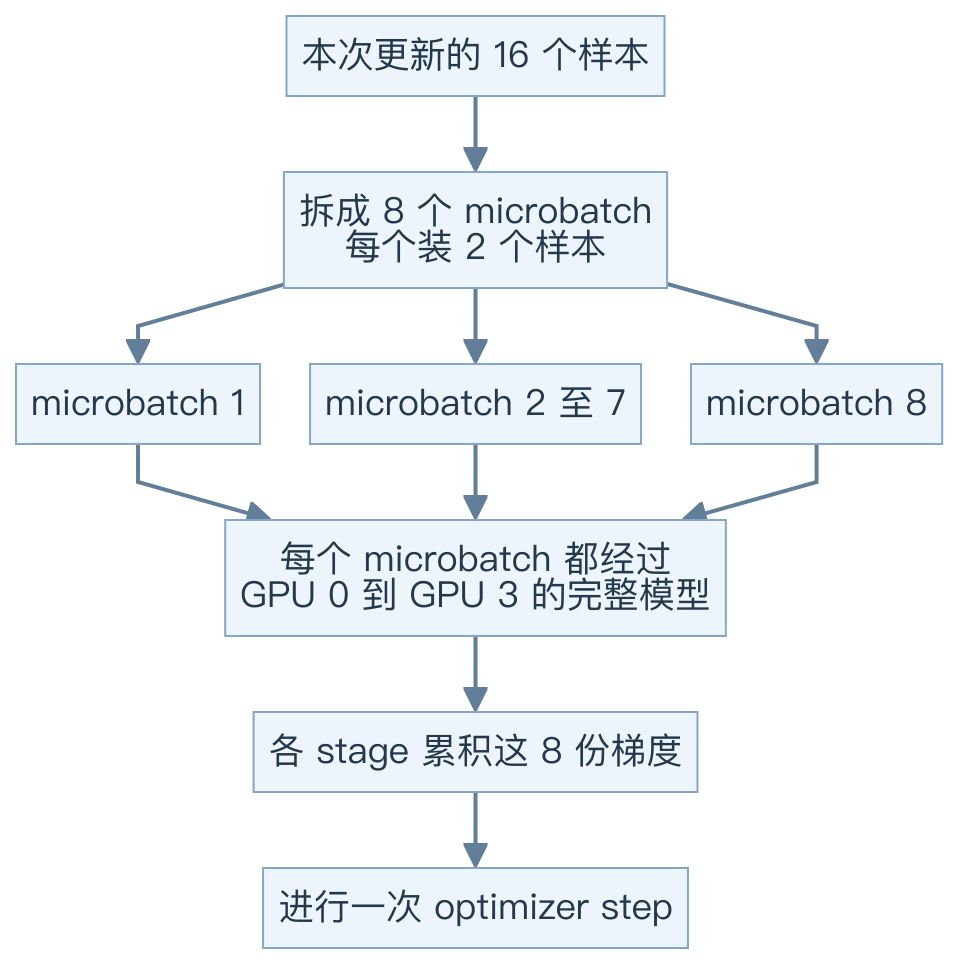

图 2：8 个 microbatch 对应一次参数更新。它们共享本步参数，梯度先累积，再更新。

当 GPU 0 把 microbatch 1 的结果交给 GPU 1 后，GPU 0 就可以开始 microbatch 2。此时 GPU 0 和 GPU 1 同时工作，但处理的是不同数据。再过一段时间，四张 GPU 都能忙起来。

为了让时间线容易对照，下面先采用一个教学模型：每个 stage 的一次前向记为 F，耗时 1 单位；一次完整反向记为 B，耗时 2 单位；同一张 GPU 同时只执行一个计算任务；暂时忽略通信、重计算和 optimizer 耗时。横轴使用教学用的相对时间。

教学模型用来解释调度依赖及空闲位置；真实训练的 F、B 时间和吞吐需要在具体负载上测量。

四、GPipe 的填充与排空气泡

GPipe 的顺序很直观：先把本步 8 个 microbatch 的前向全部做完，再按流水线执行反向，最后更新参数。

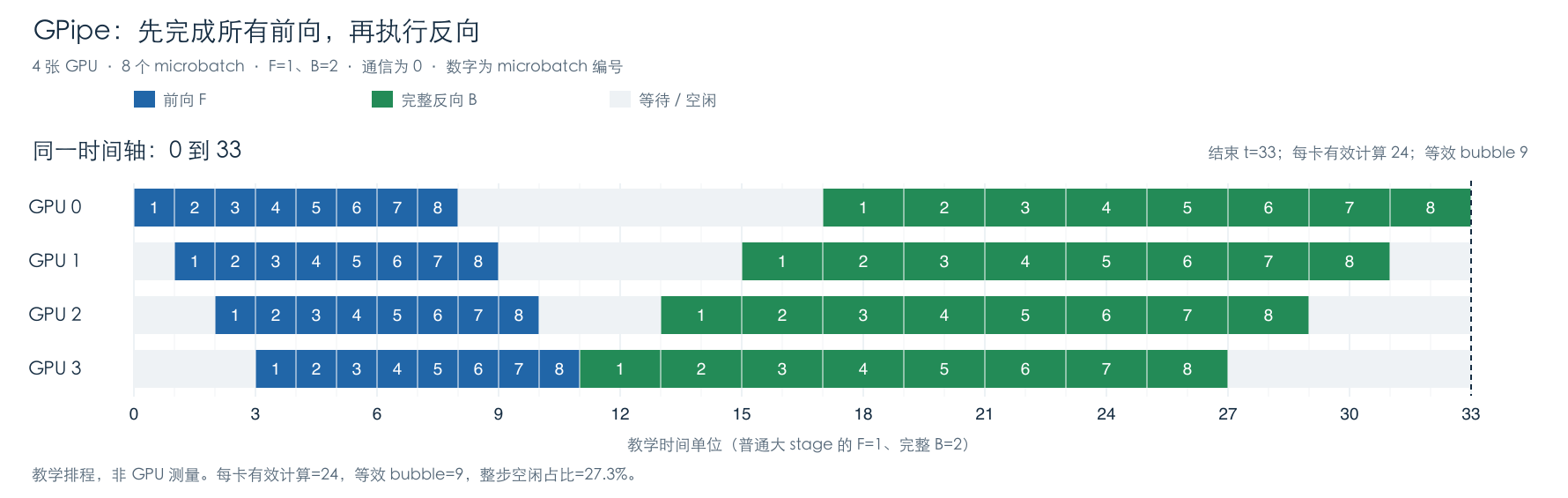

图 3：4 张 GPU、8 个 microbatch，F 为 1 单位、完整 B 为 2 单位。方块编号表示 microbatch；灰色表示该 GPU 当前没有计算任务。所有行共用一条时间轴。

读图时先看最左边。GPU 1 必须等 GPU 0 做完第一份前向，GPU 2 再等 GPU 1，GPU 3 还要再等一次。这一段叫 warm-up，填充。

再看最右边。最后一份梯度逐段传回 GPU 0 时，已经做完本段工作的 GPU 无事可做。这一段叫 cool-down 或 drain，排空。为了让下一步使用更新后的参数，同步训练需要处理本步结束时的边界。

这里的等待来自数据依赖。即使所有 GPU 算得一样快，填充和排空仍然存在。通信慢、某个 stage 算得特别久，还会增加别的等待；这些原因在后面再区分。

GPipe 还有一个显存问题：前向生成的中间激活要等到反向才能释放。本步前向先一路执行，早期 stage 会同时保留许多 microbatch 的激活。

五、1F1B 的提前反向与激活回收

1F1B 是 one forward one backward。在流水线填充后，每张 GPU 大致交替执行一个前向和一个反向：先接着送一份新数据向前，再处理一份已经返回的旧梯度。

先看四张 GPU 的完整时间线。蓝色是前向，绿色是反向，方块里的数字是 microbatch 编号。每一行表示一张 GPU 的工作，所有行共用同一条时间轴。

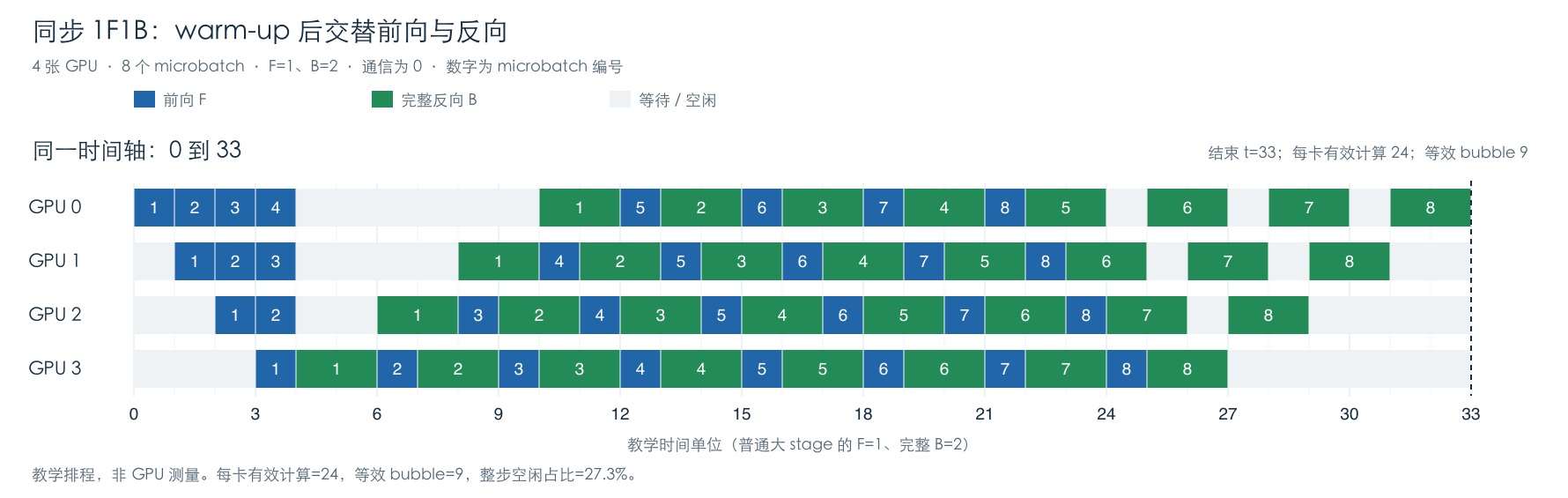

图 4：与图 3 使用相同设备数、microbatch 数和时间尺度。图中一个 F 和紧接着的 B 通常属于不同 microbatch，时间线展示了它们的交替顺序与最终结束时间。

例如，GPU 0 先执行 F1 至 F4，等待后执行 B1，再执行 F5 和 B2。F4 是 microbatch 4 的前向，B1 是 microbatch 1 的反向。

GPU 0 在 t=10 开始 B1，前提是 microbatch 1 的反向梯度已逐级传回。下面追踪这份 microbatch 在四张 GPU 之间的前向与反向。

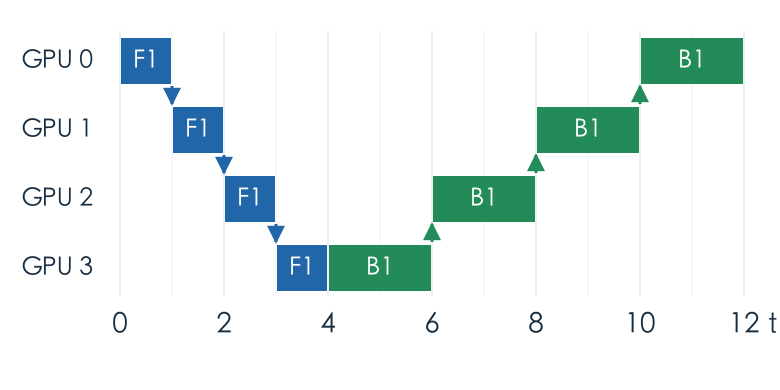

图 5-1：只画 microbatch 1。前向从 GPU 0 传到 GPU 3，反向再依次传回；空白处可能有未画出的其他 microbatch 在计算。此教学例子中 F=1、完整 B=2，通信和 loss 计算耗时均为 0。

在 1F1B 中，GPU 3 完成 F1 后就开始 B1，此时本步还有其他 microbatch 的前向任务待处理。t=12 时，GPU 3 刚完成 microbatch 3 的 B3，随后开始 F4；它的 B1 在 t=6 已经结束。

再看 GPU 0 在 t=12 的激活变化：

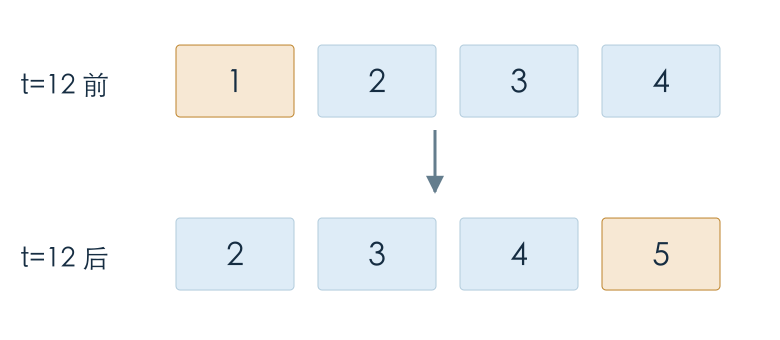

图 5-2：GPU 0 完成 B1 后释放激活 1，同时开始 F5 并分配激活 5。驻留集合从 {1,2,3,4} 变成 {2,3,4,5}，份数仍为 4。

教学模型把一个 stage 的激活作为整体，在该 stage 的完整反向结束时释放；真实框架可能在反向过程中逐层回收，也可能因其他引用而保留更久。

反向提前，意味着较早用完的激活可以较早释放。把 GPU 0 上同时保留的激活份数画出来，就能看到 1F1B 的主要价值。

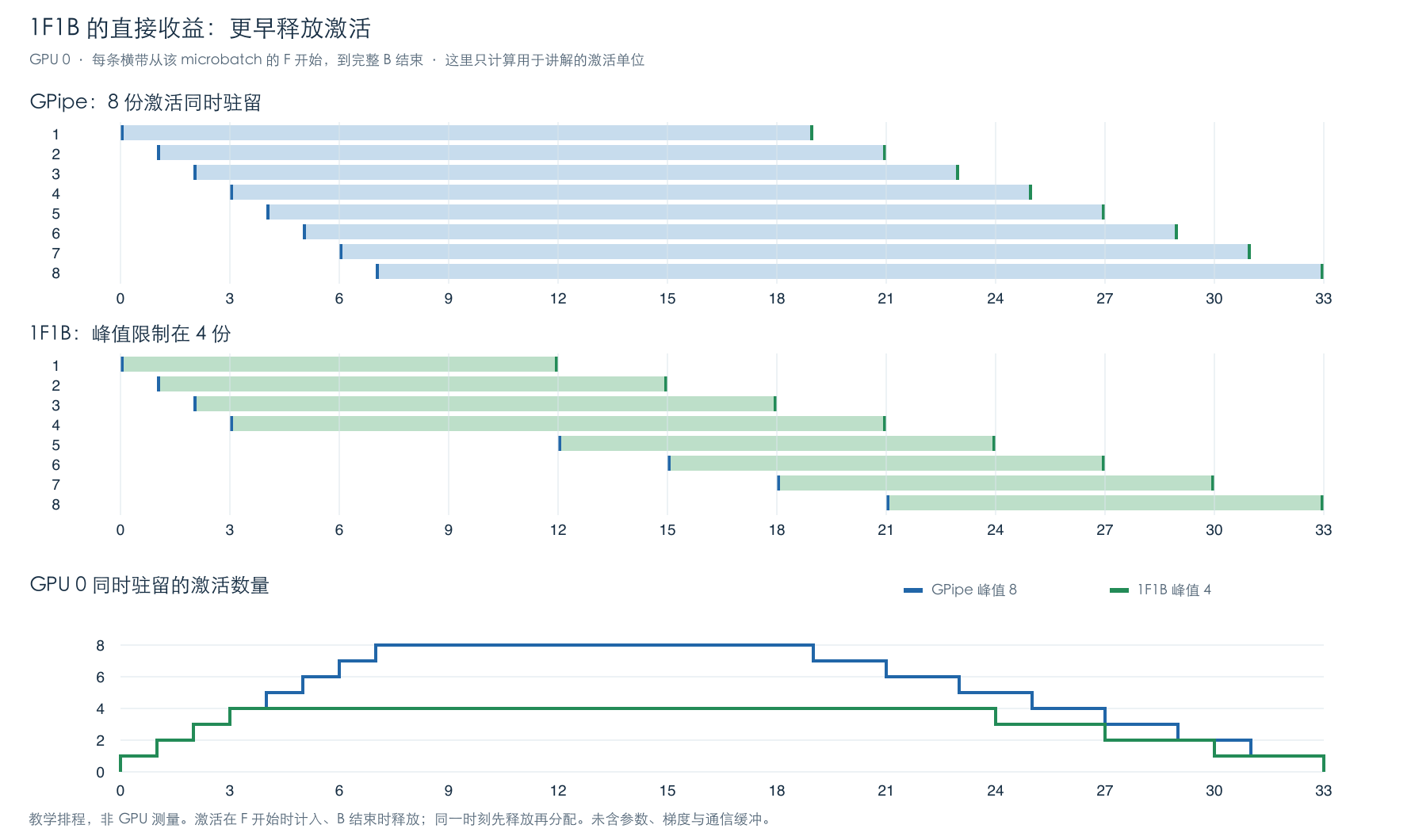

图 6：统计 GPU 0 同时保留的 microbatch 激活份数。这个教学例子中，GPipe 峰值为 8 份，1F1B 峰值为 4 份；参数、优化器状态、通信 buffer 和显存分配器开销另计。

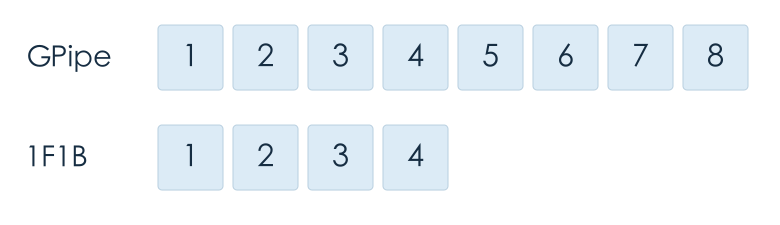

图 7：教学排程在 t=8 时 GPU 0 的激活快照。GPipe 保留 8 份，1F1B 保留 4 份；方块编号对应 microbatch。1F1B 后续仍会处理其余 microbatch。

在相同条件下，普通 1F1B 与 GPipe 的理想 bubble 时间相同。1F1B 首先改善激活回收：当 microbatch 数足够多时，峰值激活驻留数量受流水线深度限制，与本步 microbatch 总数解耦。GPipe 与 1F1B 的分析

这也解释了它与 bubble 的间接关系：显存省下来以后，更容易容纳更细的 batch 拆分或减少重计算。最终的加速效果还取决于 batch 配置和计算效率。

六、用一张时间账单算清 Bubble 比例

先只看一张 GPU。8 个 microbatch，每个需要 F 加 B，也就是 3 单位计算，因此这张 GPU 本步必须完成 24 单位有效工作。上面的教学排程在时间 33 结束，相比 24 多出 9 单位。

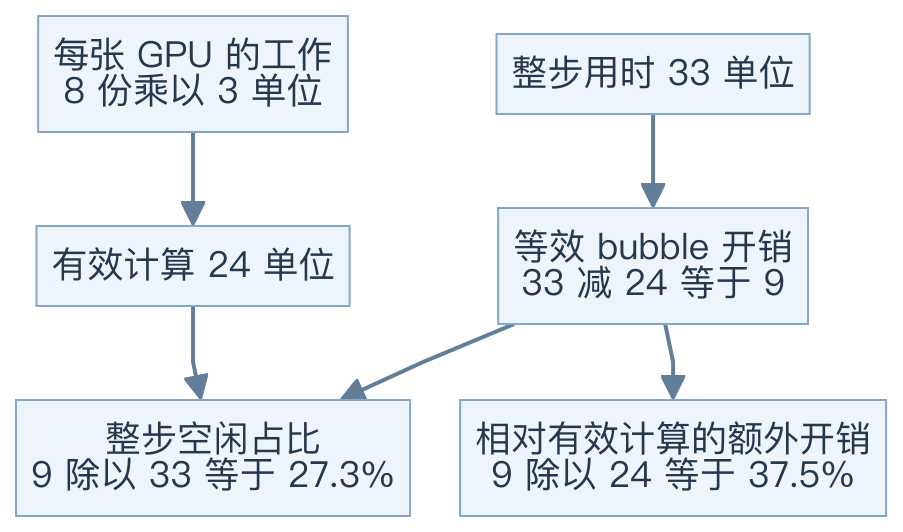

图 8：同样是 9 单位 bubble，分母不同，得到的百分比不同。

这里的 9 是相对理想整步时间增加的等效开销。四张 GPU 时间线上的灰格加起来是 36 GPU·时间单位；用它除以总资源时间 4×33，同样得到 27.3%。9 表示单次迭代的等效时间开销，36 表示四张 GPU 累计的空闲资源量。

推广到 p 张均衡 GPU、m 个 microbatch，每张 GPU 的一次前向和完整反向分别耗时 F、B：

本篇将“空闲占比”固定定义为 bubble 占整步时间的比例：

有些论文把 bubble 除以有效计算时间，写成 (p−1)/m；这是另一种口径。比较数字之前，先看分母。

在固定单 microbatch 计算成本的模型里，增加 m 会增加有效工作量，而填充排空的绝对开销仍为 (p−1)(F+B)，所以降低的是空闲占比。固定 global batch 时，增加 m 通常意味着减小每个 microbatch，F、B 的耗时也会随之变化。

例如，p=4 时，m 从 8 增加到 16，空闲占比从 3/11=27.3% 降到 3/19=15.8%。实际调参需要测量更小的 microbatch 对矩阵乘法效率的影响。

七、Interleaved 1F1B 把时间片切小

普通划分中，每张 GPU 持有一段连续的 8 层模型。Interleaved 1F1B 先把整个 32 层模型切成 8 个连续的 4 层 chunk，再轮流分给 4 张 GPU。每张 GPU 仍共承担 8 层，但层的位置重新分配如下。

按模型先后给八个 chunk 编号 C0 至 C7，同一个 microbatch 的前向路径如下。

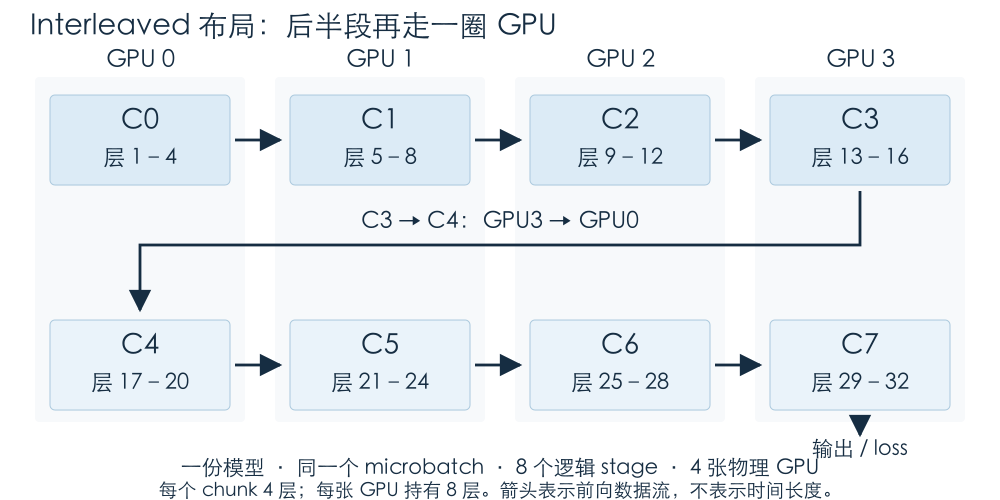

图 9：Interleaved 的模型路径。数据按 C0 至 C7 依次计算，设备顺序绕行两次。图中的上下两排依次表示同一模型的前半部分和后半部分。

一张 GPU 会在自己的两个 chunk、多个 microbatch 的前后向之间切换。虽然逻辑 stage 变多，每个 stage 的工作变短；结合交错执行，填充和排空可以用更小的时间片完成。

设每张 GPU 有 v 个均衡 chunk，每个 chunk 的 F、B 时间约为原来的 1/v，理想公式为：

这里各 GPU 总计算量基本不变，改变的是任务大小和排列。增加的 chunk 边界使 PP 通信量约增长到 v 倍，也可能增加激活驻留和调度成本。Interleaved 1F1B 的构造与代价

把前面的四卡例子改成 v=2 后，单个 chunk 的 F 为 0.5、完整 B 为 1，每卡总有效计算仍为 24 单位。合法交错排程可以在 28.5 结束，等效 bubble 为 4.5，空闲占比为 15.8%。

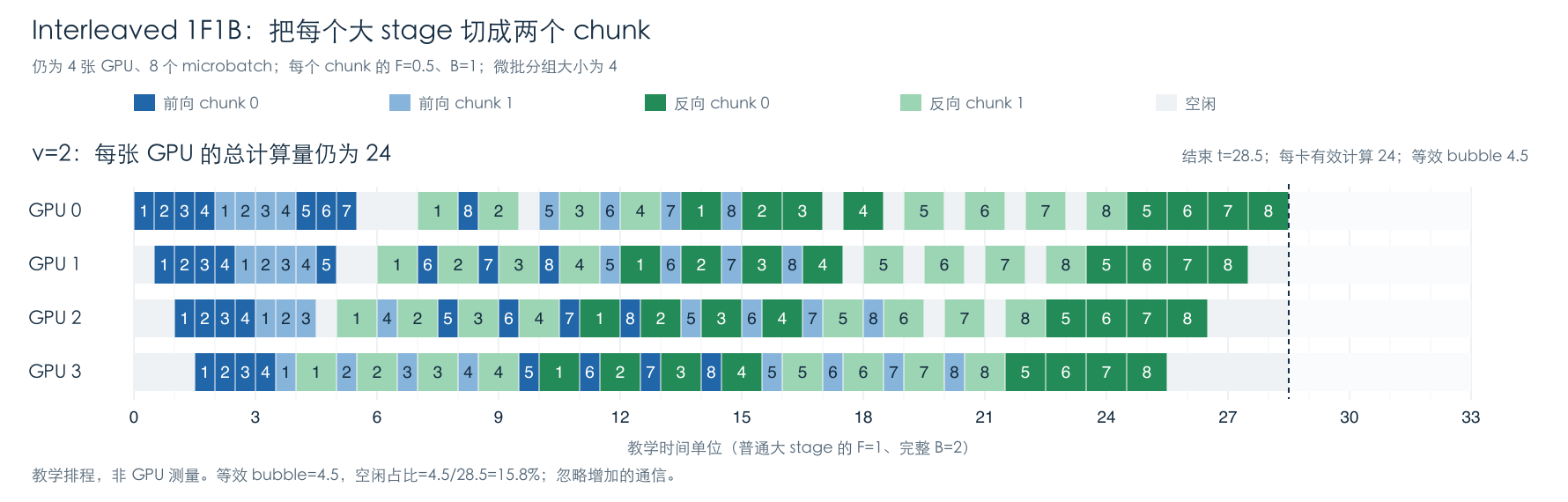

图 10：与前面的普通 1F1B 共用时间尺度。深浅区分每张 GPU 的本地第一个、第二个 chunk；图例中的 chunk 0 和 chunk 1 是本地编号，图 9 的 C0 至 C7 是全模型的编号。完整图可放大查看 microbatch 编号。

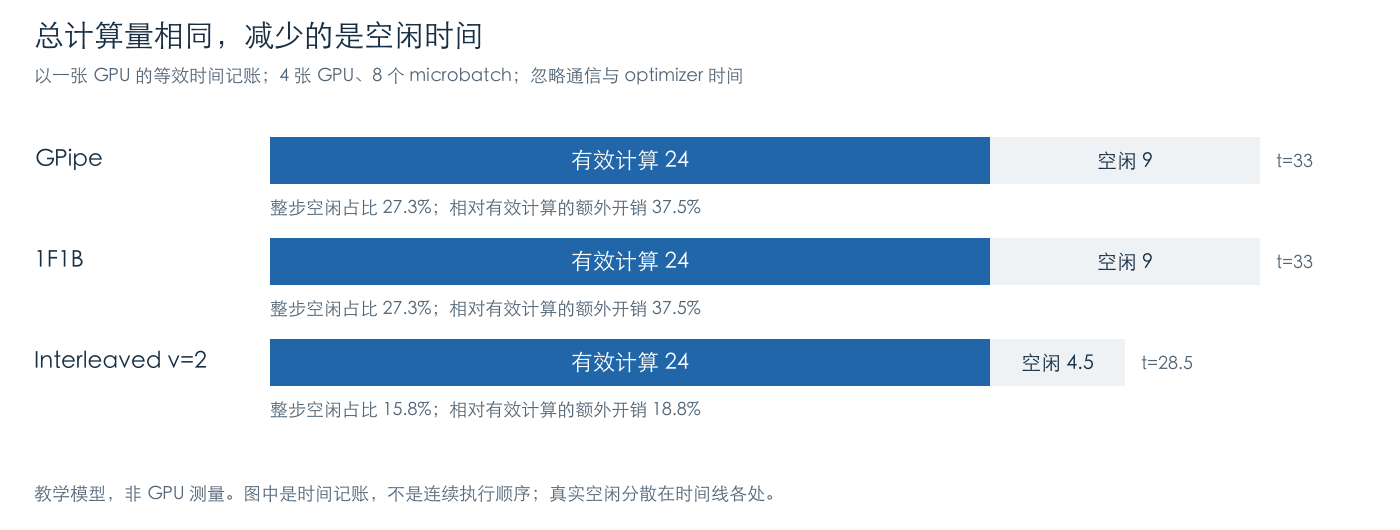

图 11：把相同的有效计算量与等效 bubble 分开记账。各处空闲按总量汇总在右侧，用于比较三种方案的有效计算和等效 bubble。

例如 p=8、m=32 时，普通 1F1B 的理想空闲占比为 17.9%；v=2 时为 9.9%，v=4 时为 5.2%。这是同一时间模型的计算值。v=2 将 bubble 时间减半，整步仍包含原有有效计算，因此整步加速幅度会小得多。

Interleaved 常写作 1F1B-I，Megatron 也称它为 VPP，虚拟流水线并行。VPP 中的 V 是 virtual。

八、V 形布局与激活生命周期的搭配

同样把模型切成八个 chunk，还可以让每张 GPU 持有一个靠前 chunk 和一个靠后 chunk。此时设备路径先向前走，再折返回来，形成 V 形。

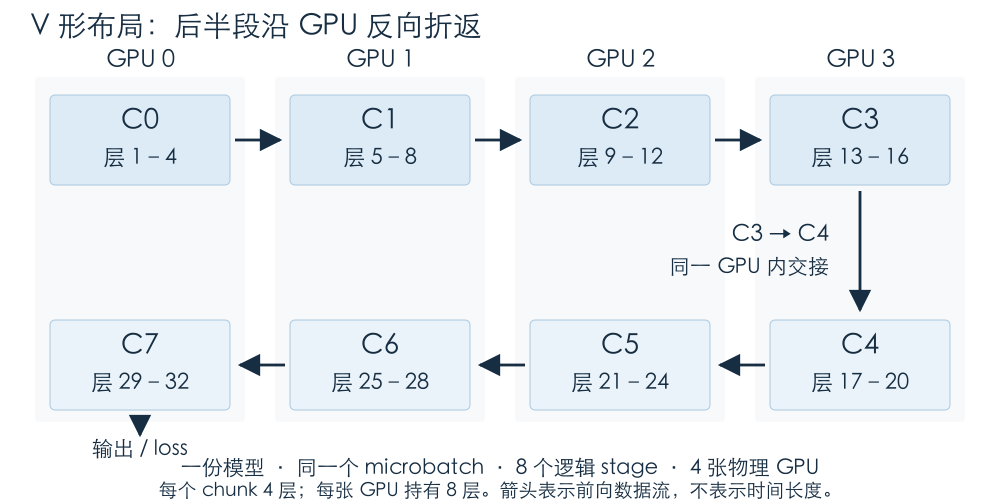

图 12：V 形布局。GPU 0 同时持有模型的开头和末尾；GPU 3 持有中间相邻的两个 chunk。图中的箭头仍表示模型顺序。

激活从前向产生，到对应反向使用完毕，期间需要保存在显存中。这段时间叫作它的 生命周期。早期 chunk 通常等得更久，后期 chunk 通常可以更早开始反向。

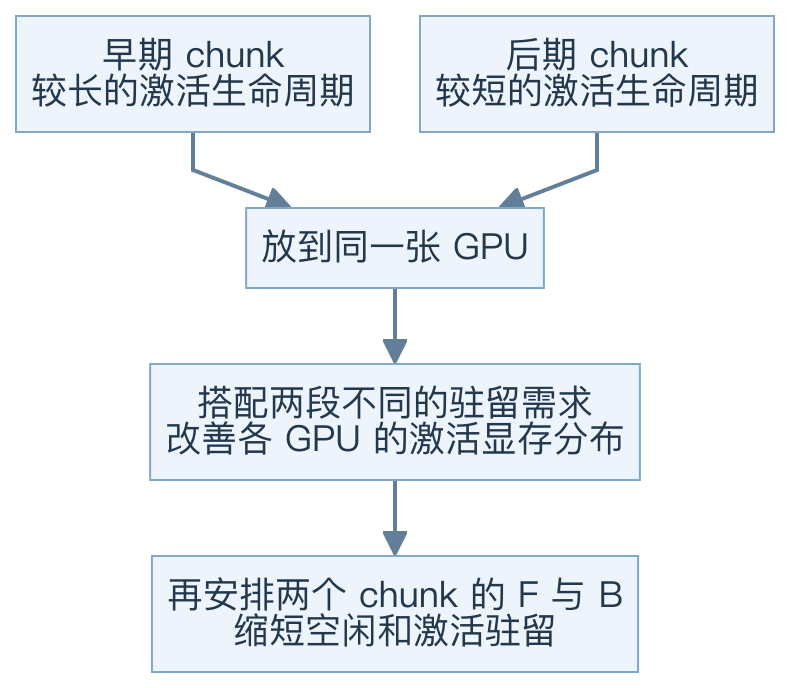

图 13：V 形布局的显存直觉。具体峰值由任务顺序和各 chunk 激活生命周期的重叠情况决定。

1F1B-V 是论文中的一个具体构造：使用 V 形布局，同时将反向作为完整 B 执行。论文给出其更低的 bubble，以及峰值激活显存渐近为普通 1F1B 的约 2/3。1F1B-V 的定义

V 形布局提供重新排程的机会。零 bubble 的实现取决于任务拆分、依赖安排和更新边界的处理。下面的 ZB-V 会在此基础上进一步拆开反向。

九、Zero Bubble 的反向计算拆分

完整 backward 里包含不同用途的计算。以一个线性层为例，前向为 Y=XW，收到后面传来的 dY 后，需要计算：

下面把输入梯度计算写作 I，参数梯度计算写作 Wgrad；两部分合并构成完整反向。部分论文用 B 表示输入梯度计算，阅读公式时需要留意符号的定义。

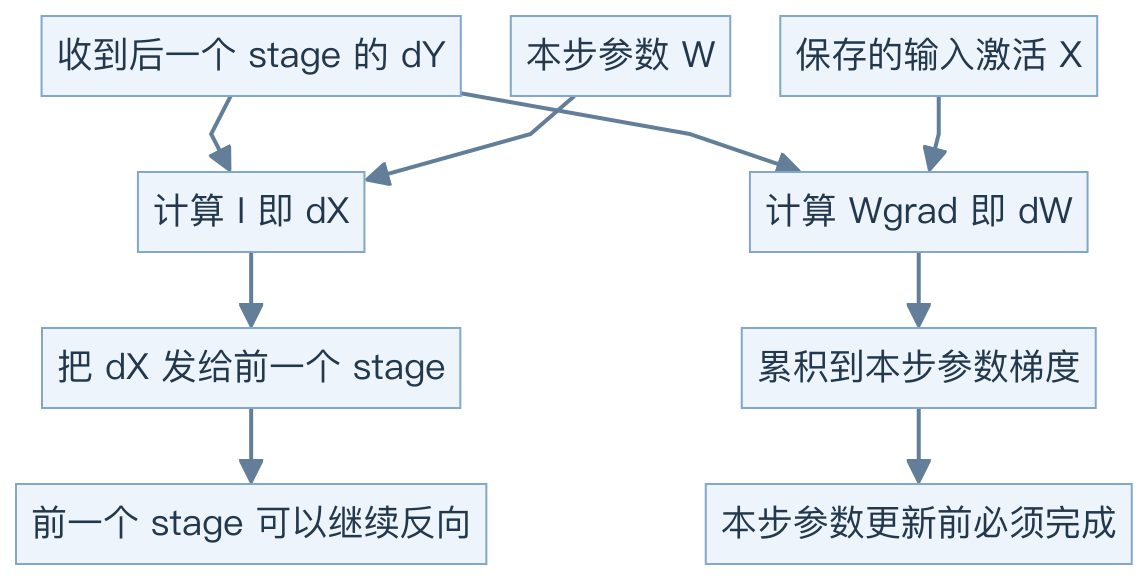

图 14：两种梯度有不同的使用者。前一个 stage 急需 dX；dW 的截止时间是本步参数更新。这里展示线性层依赖，具体网络还包含非线性和其他算子。

如果把 I 与 Wgrad 捆在一起执行，再向上游交付结果，上游可能多等一段参数梯度计算。拆开以后，可以先交付 dX，再把 Wgrad 放进暂时没有其他任务的空槽。

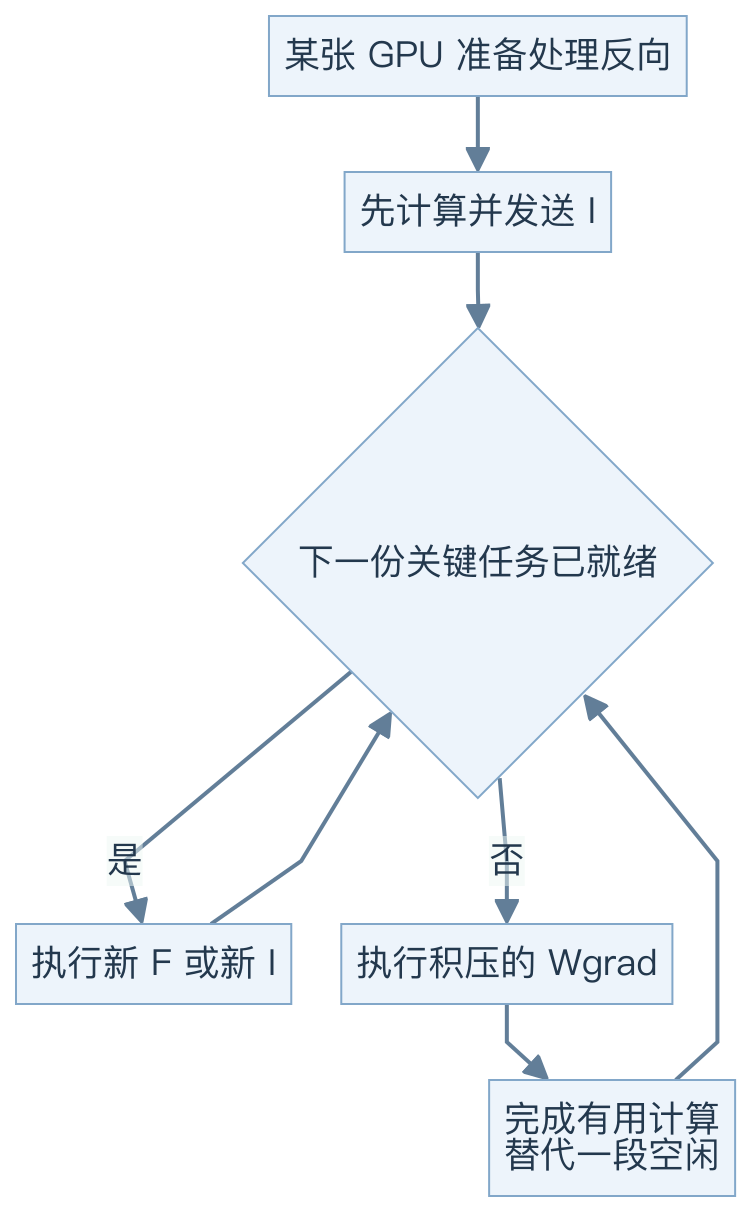

图 15：Wgrad 填充空闲的局部逻辑。完整调度的填充效果取决于 F、I、Wgrad 的具体耗时和依赖。

延后的 Wgrad 仍需完成，也可能要求相关激活或梯度继续驻留。因此，延后计算提高了调度自由度，也会改变显存需求。反向拆分与 Zero Bubble 调度

十、Zero Bubble 的激活显存与空闲权衡

先把普通 1F1B 的峰值激活显存记为 M。延后 Wgrad 所需保留的输入激活、dY 等动态中间量计入其中；参数、参数梯度累积 buffer 和优化器状态属于其他显存项。

表中比例采用论文的均衡简化模型：F、I、Wgrad 各耗时相同，microbatch 足够多，并忽略小常数。ZB-V 和 V-ZB 分别来自不同论文。ZB-H 与 ZB-V、V-Half、V-Min 与 V-ZB

这些方案可以在相同的激活预算下压低 bubble，也可以把一部分调度效率换成更低激活需求。真实负载中的 F、I、Wgrad 耗时各异，某些排程会留下间隙；V-Min 尤其可能在每个重复单元里留下空闲，并随 microbatch 数量累积。

还要处理 optimizer 边界。梯度裁剪要知道全局梯度范数，混合精度训练要检查 NaN 或 Inf，这些全局判断可能重新让 GPU 等待。Zero Bubble 论文使用 optimizer post-validation：先按正常情况推进，再沿流水线完成验证；遇到异常，按规则回滚并重做，以保留同步训练语义。

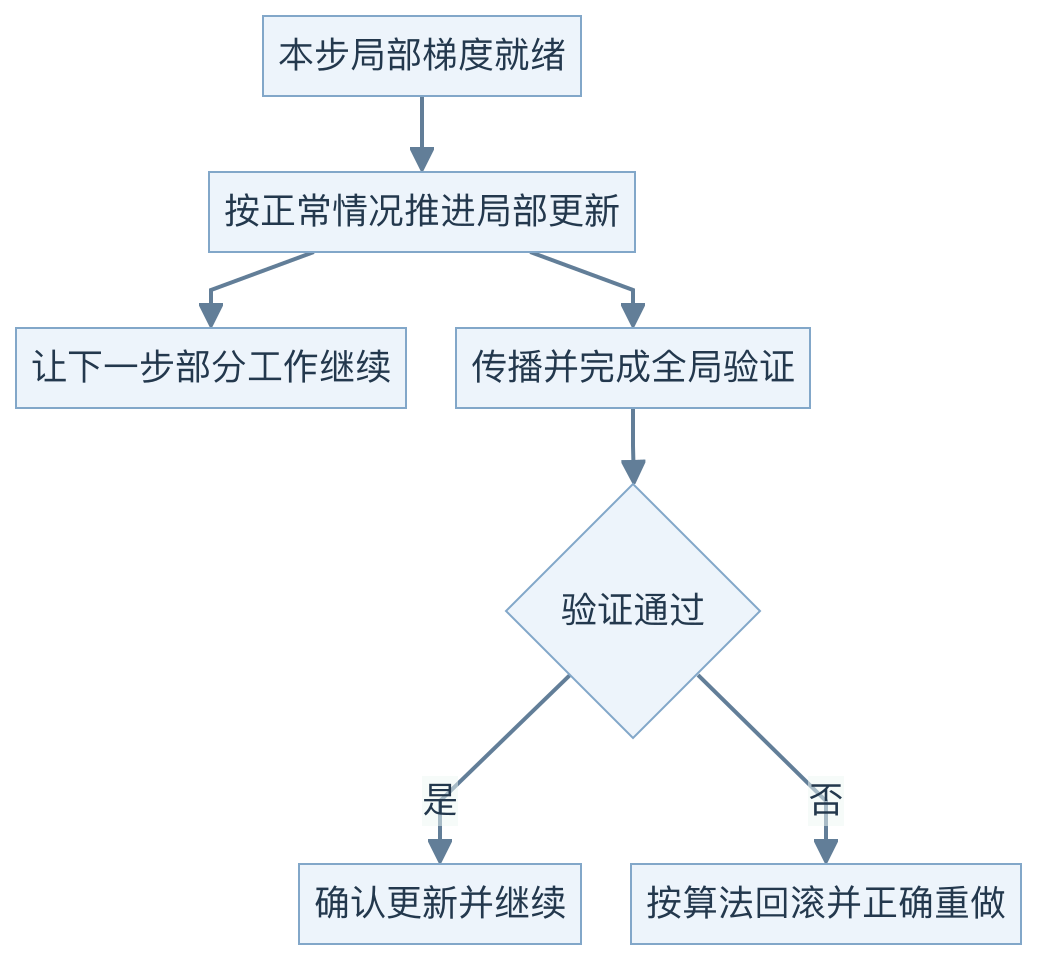

图 16：optimizer post-validation 的概念流程。具体实现需要保证数据、参数和优化器状态的一致性，并在出现异常时执行回滚和重做。更新边界处理

“零 bubble”描述的是特定条件下的稳态调度及迭代边界处理。从所有 GPU 空白启动时，第一份数据仍需逐段传播，形成冷启动时的等待。

十一、双向流水线与通信重叠

Chimera 同时运行两个相反方向的模型流水线。它们从两端输入不同 microbatch，让一个方向空闲时，另一个方向有机会安排工作。经典设计以额外模型副本和副本梯度同步为代价，将 bubble 约减半。Chimera 原论文

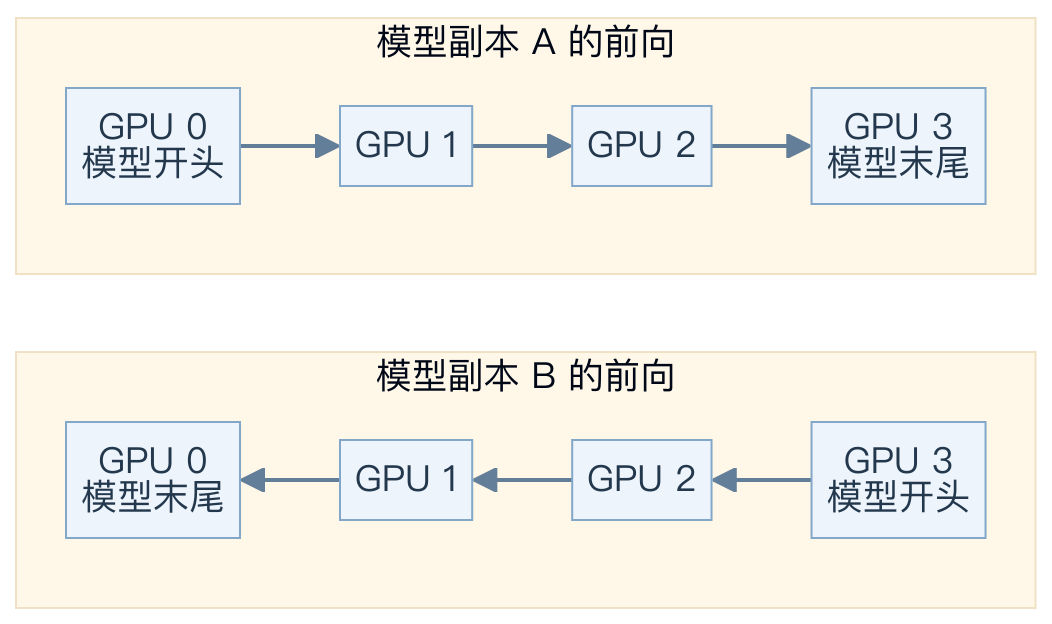

图 17：双向模型放置示意。上下两排分别表示模型副本 A 与 B 的前向路径，同一张 GPU 需要调度两份副本的任务。

DualPipe 在双向调度之外，进一步把前后向内部的 attention、MLP、MoE dispatch 和 combine 等操作交错安排。它利用一份 microbatch 的计算，覆盖另一份 microbatch 的通信，特别针对 MoE 中代价很高的 EP All-to-All。DeepSeek-V3 报告 §3.2.1

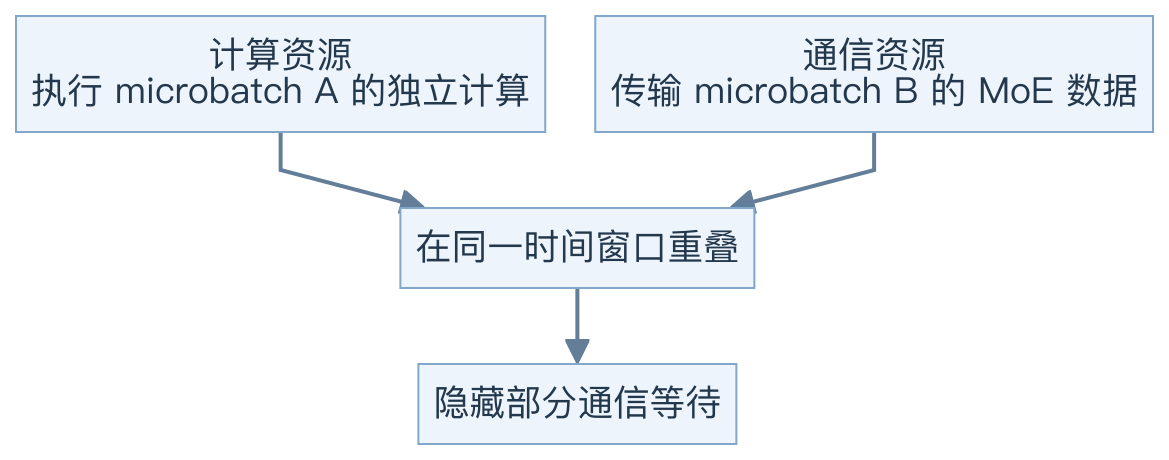

图 18：通信重叠的直觉。计算与通信可在依赖允许、硬件与通信实现支持的情况下重叠，两者的实际耗时可能存在差异。

这里要分清两个收益：改变流水线排程，压缩没有就绪计算任务的空闲；安排计算与通信重叠，减少暴露在关键路径上的传输时间。时间线上看到的空白可能来自不同原因。

DualPipeV 将双向结构折成 V，去除重复模型。固定物理设备数和模型时，经典 DualPipe 参数存储约为普通布局的两倍，DualPipeV 恢复为一份参数的规模，代价之一是 PP 通信量约为普通布局的两倍。比较时需要统一设备数和模型配置。DualPipeV 的作者分析、官方实现

十二、长序列的细粒度调度

Interleaved 沿模型深度把 stage 切小，Seq1F1B 则进一步沿序列把一个 microbatch 切成多个子序列。拆分后，下游可以更早收到部分结果，逐段开始计算。

这个思路利用的是 causal attention。每个 token 可以读取自身及前序位置的 K、V，因此前向子序列有从前往后的依赖，反向有相反方向的依赖。

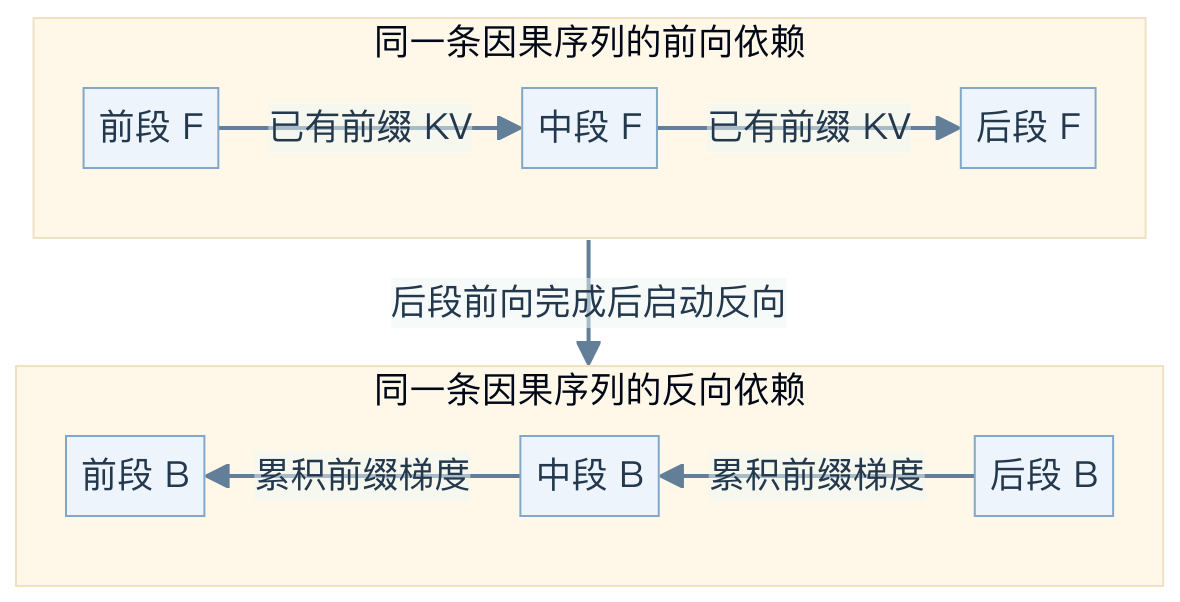

图 19：子序列之间仍有依赖。图示强调方向，完整排程还要同时满足不同 stage、不同 microbatch 的依赖。

Seq1F1B 在原有 PP 设备数基础上增加可调度工作单元。它需要专门的任务队列管理依赖，也要按计算量切分：后段 attention 面对更长前缀，等 token 数通常带来不同的计算量。它还能与 interleaving 或梯度拆分结合。Seq1F1B 方法

对于使用双向全注意力的 DiT，前段 token 也依赖后段 token，序列级调度需要针对这种双向依赖重新设计。

异步 PipeDream、PipeDream-2BW 则走另一条路：允许工作跨参数更新边界持续流动，减少每步 flush，但引入权重版本和梯度延迟。它们改变优化语义，比较时还需关注权重版本和梯度延迟对收敛的影响。

十三、Megatron 中的调度选择与配置

NVIDIA 官方 Megatron-LM 的常规训练主要提供普通同步 1F1B 和 Interleaved 1F1B。后者也叫 VPP，Virtual Pipeline Parallelism，意思是每个物理 PP rank 承担多个虚拟 stage。这里的 V 是 virtual，与前文的 V 形布局 是两回事。

下面限定到所核对的官方代码版本 3d3323fbd。常规入口根据 PP 和 VPP 配置选择调度，MoE 的 Combined 1F1B 则在既有调度内增加通信重叠。调度选择源码

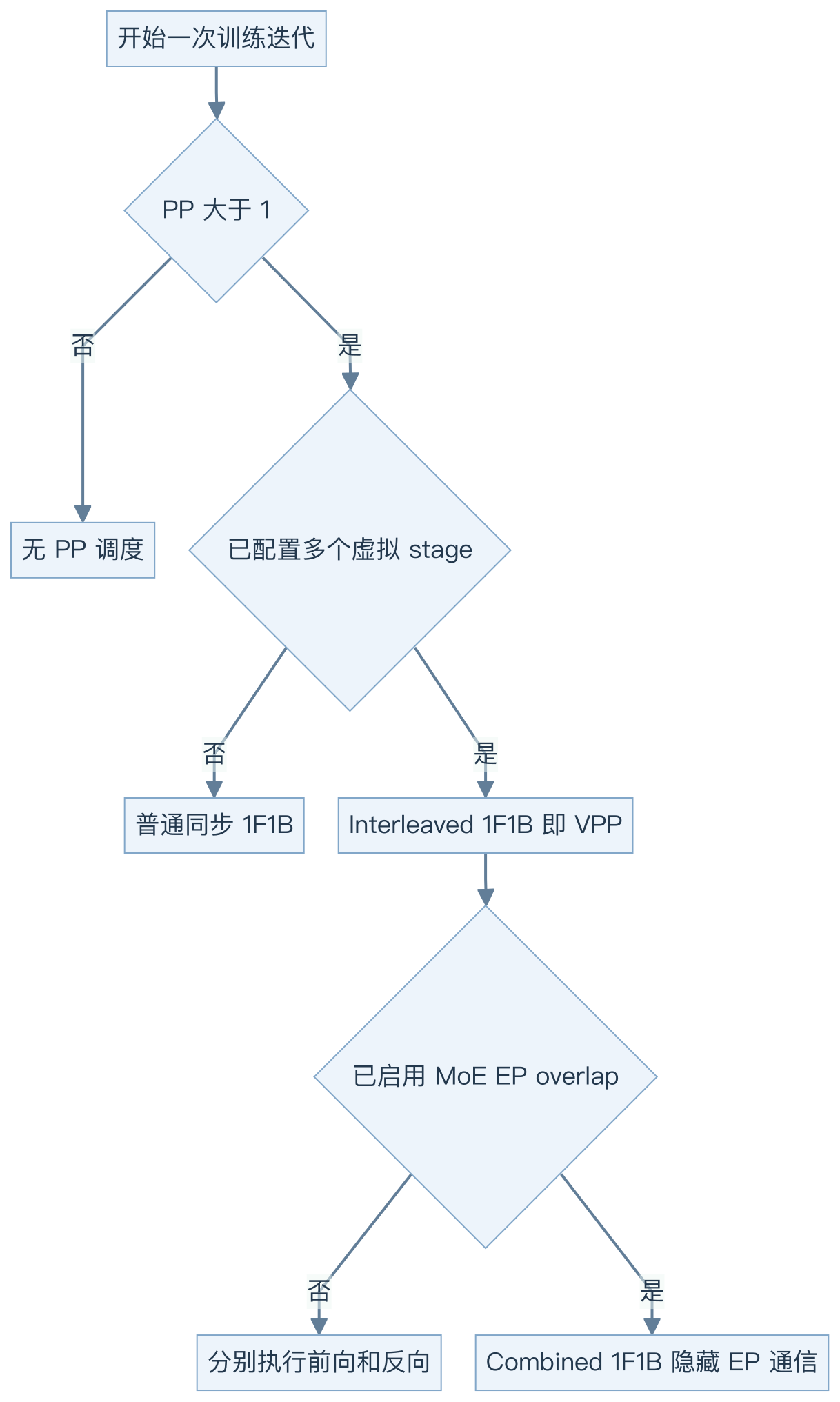

图 20：展示常见单模型 PP 路径；Combined 1F1B 在无 PP 的 MoE 训练中也有入口。

部分论文基于 Megatron 提供独立 fork；上表依据所核对的 NVIDIA 官方版本代码。官方 API 对普通和 interleaved 调度的定义与上述源码一致。官方调度文档

13.1从 32 层模型看 PP 和 VPP

先假设 32 个 Transformer 层均匀划分，暂不计 embedding、输出层和 MTP。PP=4 时，每个物理 rank 共承担 8 层；再设 VPP=2，每个 rank 的 8 层拆成两个各含 4 层的 chunk。总共得到 8 个逻辑 stage，但物理 PP rank 仍是 4 个。

下面只列与调度有关的参数，需补入已有的训练命令：

--num-layers 32 \
--pipeline-model-parallel-size 4 \
--num-virtual-stages-per-pipeline-rank 2

也可以把最后一行替换成 --num-layers-per-virtual-pipeline-stage 4，直接指定每个 chunk 的层数。这两个参数与 --pipeline-model-parallel-layout 互斥，最多指定其中一个。参数互斥检查

microbatch 数另由 batch 配置决定。对于普通等长样本，令 global batch 为 G、DP 副本数为 D、microbatch size 为 b，则每个 PP 副本每步处理的 microbatch 数为 m = G ÷ (D × b)。例如 G=64、D=2、b=4，得到 m=8。PP 和 VPP 将同一批数据经过的模型拆分到多个 stage；m 由 G、D、b 决定，上述例子中 VPP 从 1 改成 2 后，m 仍为 8。

13.2MoE 的 Combined 1F1B 解决通信等待

MoE 场景还可启用：

--overlap-moe-expert-parallel-comm \
--delay-wgrad-compute

它将不同 microbatch 的前向、反向内部计算交错安排，以隐藏 EP All-to-All，并延后部分参数梯度计算。该版本要求 EP>1；PP>1 时必须配置 VPP，还受 dispatcher、精度和重计算等条件限制。--delay-wgrad-compute 必须配合 EP overlap 使用。配置检查源码、wgrad 延后条件

另有 defer_embedding_wgrad_compute，专门把 embedding 的参数梯度 GEMM 留到 pipeline flush 时执行。这是针对 embedding 参数梯度的局部填空优化。embedding wgrad 配置说明

十四、从训练时间线找到适合的优化

先根据时间线确定空闲的位置和原因，再选择合适的调度。

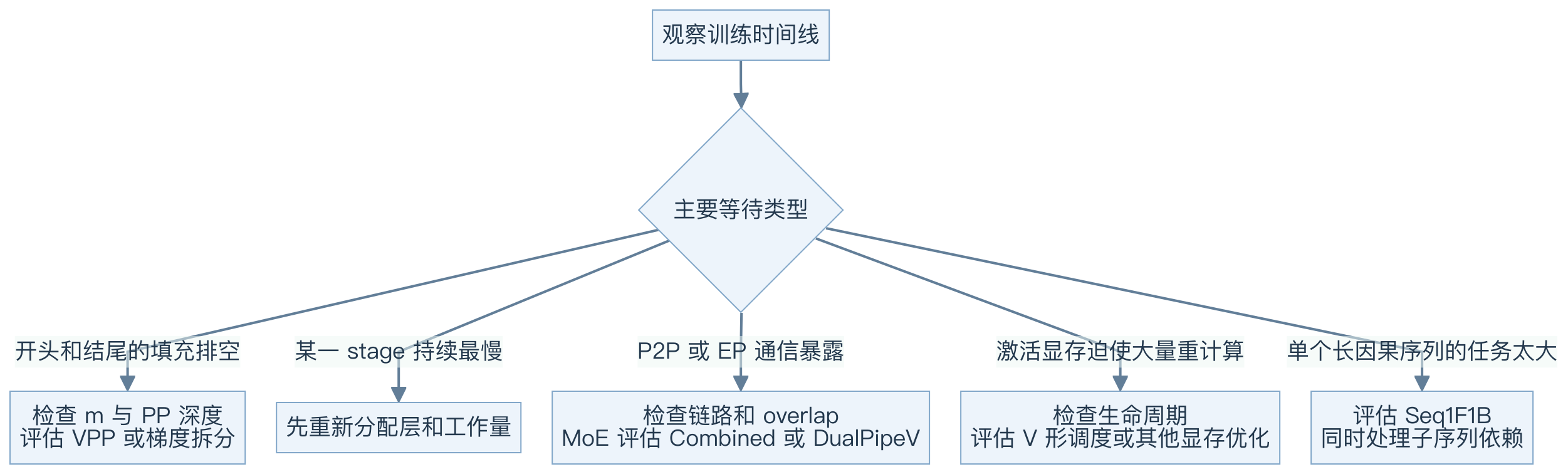

图 21：先区分等待来源。stage 不均衡、通信等待、填充排空和重计算开销可以同时存在。

实际比较应固定模型、global batch、样本或 token 数、设备数量和精度。先记录 step 时间、有效吞吐和峰值显存，再检查时间线上的 P2P、EP 通信、重计算及各 stage 工作量。microbatch size 改变时，单次计算效率也会改变，需要同时记录。

例如，同样把 bubble 从 20% 降到 10%，若新增通信又占了 15% 的时间，整步可能更慢；反过来，一个激活显存更省的方案即使理论 bubble 稍大，也可能因为减少重计算而更快。这些都要以同一负载的端到端结果判断。

分析新的调度时，可以依次梳理 microbatch 的模型路径、每张 GPU 持有的 chunk 或副本、前后向的任务划分与执行约束，以及激活、参数和通信开销。把这些内容画成数据流和时间线，就能看出等待减少的机制及相应成本。

十五、参考资料

1. Efficient Large-Scale Language Model Training on GPU Clusters Using Megatron-LM，普通及 Interleaved 1F1B、bubble 的分析口径。

2. Zero Bubble Pipeline Parallelism，反向拆分、ZB-H1/H2、ZB-V、optimizer post-validation。

3. Pipeline Parallelism with Controllable Memory，生命周期、1F1B-V、V-Min、V-Half、V-ZB。

4. Chimera，双向同步流水线。

5. DeepSeek-V3 Technical Report，DualPipe 与 MoE 通信重叠。

6. DualPipe could be better without the Dual，固定物理设备数的 DualPipeV 比较。

7. Seq1F1B，因果序列切分及调度。

8. Megatron Core 官方调度文档与文中固定 commit 的源码链接。
