大模型系统中的通算融合：从 overlap 到 tile-level operator

0. 范围、版本和证据

这里的通算融合不是一个单独的算子。实际代码里通常是几层东西叠在一起：上层改执行顺序，中层把 collective 和 GEMM 切成 chunk/tile，底层再决定由 SM、Copy Engine、NIC 还是交换机推进通信。

本文按下面六条线展开：

  1. 框架级异步流水：bucket、prefetch、独立 stream 和 event。
  2. micro-batch 与执行图重排：用另一批计算覆盖当前通信。
  3. 算子级、tile 级融合：边收边算、边算边发。
  4. GPU 发起通信：symmetric memory、one-sided communication、persistent kernel。

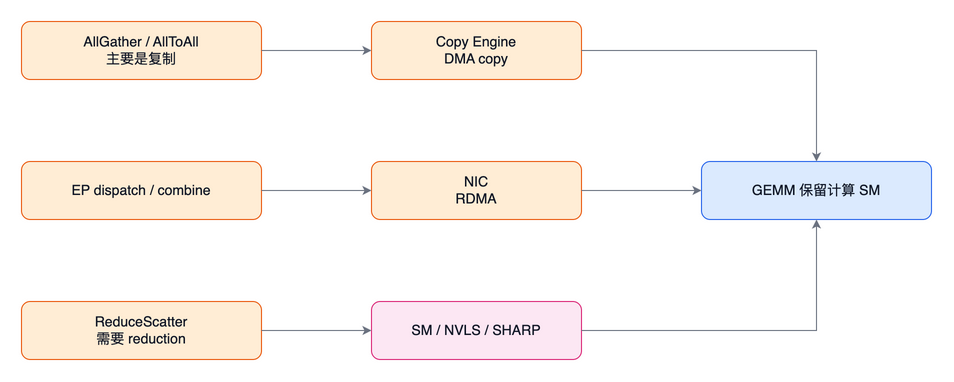

  5. SM-free 与异构资源协同：通信尽量交给 Copy Engine、NIC，或只占少量 SM。

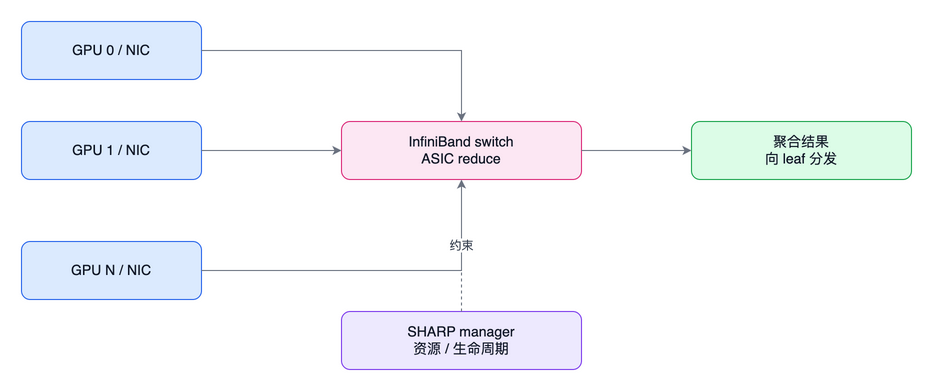

  6. 网内计算：把 reduction/multicast 下沉到 NVSwitch 或 InfiniBand Switch。

通信规避、低精度通信、zero-copy 和拓扑感知并行不算严格意义上的融合，但实际接入时绕不开，本文也会讨论。

0.1 源码快照

项目 检查的版本 看的内容
ByteDance FLUX 19831ca2d820e3e782ed1d15d8b52d0898b78b26 AG+GEMM、GEMM+RS、MoE/COMET 细粒度融合
DeepEP 01dc3aaac82068020353dce2c302e38153c0bfaa EP dispatch/combine、NCCL GIN、少 SM 通信
DualPipe 030ce4325f4ebeb437da4ebc6d00a70469dd58ae 双向 PP 调度与 F/B overlap
Megatron-LM 3d3323fbdafe697b6d67904a0bf9ad0dbef601ae DP/FSDP/TP/EP overlap 和 SHARP 接入
Transformer Engine 80ea3133efa4c3a3679845b8ee46dfc06e2792f0 UserBuffers、TP GEMM/collective overlap
DeepGEMM 559d79fb6994a58b8a15b4b93bf13ccc16edf247 Mega MoE 单 mega-kernel 融合

DeepEP V2 的接口变化比较快。重新对照代码时，先在项目根目录执行 git rev-parse HEAD，再检查接口差异。

0.2 性能数字怎么读

  • 源码确认：代码、README 或官方文档里能找到对应能力。
  • 作者报告：论文或项目 README 公布的数据，不是本机实测。
  • 这里没有在目标 GPU 集群上重新编译和测量 FLUX、DeepEP、DeepGEMM、NVSHMEM 或 SHARP。
  • 不同 GPU、NVLink 域、NIC、NCCL/CUDA 版本和模型 shape 下，性能结论不能直接外推。

0.3 先把四个概念分开

这四类动作经常一起出现，但改动的位置不同：

概念 主要改变什么 典型例子 是否一定需要自定义 kernel
调度重叠 执行顺序和等待点 bucket overlap、micro-batch、prefetch 否
算子融合 算子边界和数据粒度 AG+GEMM、GEMM+RS、A2A+Grouped GEMM 通常需要
资源卸载 通信由谁推进 Copy Engine、NIC、GPU-initiated communication 不一定
网内计算 reduction/multicast 在哪里执行 NVLS、SHARP、CollNet 否，但依赖硬件和运行时

所以，时间线重叠只能说明两个工作被同时提交过；算子融合要看依赖边界有没有改；SM-free 要看通信是不是还在跑 CUDA CTA；网内计算要看 reduction 到底在哪里执行。

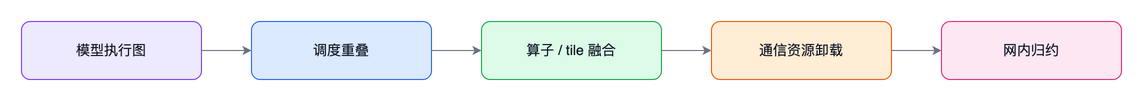

结构图：concept-boundaries

1. 先看依赖关系

1.1 从串行时间到重叠时间

先看没有重叠时的执行顺序：

compute_0 -> communication_0 -> compute_1 -> communication_1

其时间近似为：

T_serial = T_compute + T_comm

如果通信能被另一段计算完全盖住，理想时间接近：

T_overlap = max(T_compute, T_comm) + T_sync

实际要看的不是时间线面积，而是暴露出来的通信时间：

T_exposed_comm = T_step - T_step_without_comm_side_effect

profiler 上两个 kernel 的时间区间重叠，不等于通信被隐藏。通信 kernel 可能和 GEMM 争抢 SM、L2、HBM 或 PCIe/NVLink 注入带宽，结果是 GEMM 变慢。判断有没有收益，还是要看 step latency、token throughput 或 MFU。

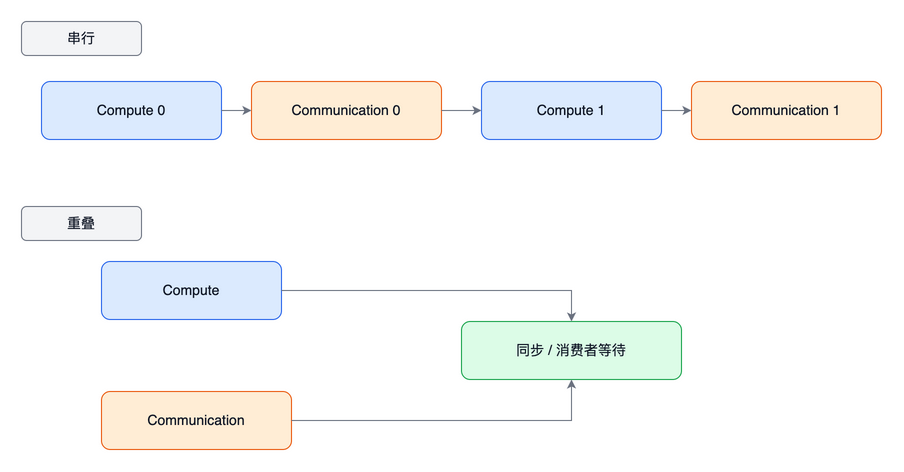

结构图：serial-overlap

1.2 两类依赖决定了实现难度

第一类是独立依赖：

计算 layer L-1 的梯度
        与
同步已经完成的 layer L 梯度

两者没有数据依赖，可以放到不同 stream。这是框架级 overlap 最容易处理的一类。

第二类是生产者—消费者依赖：

AllGather(X) -> GEMM(X, W)
GEMM(X, W)   -> ReduceScatter(Y)

后者不能按完整张量直接并发。要把张量和 GEMM 拆成 tile，把整个 AllGather 完成后才能算改成tile i 到达后就算 tile i。FLUX、COMET、Transformer Engine UserBuffers 和 DeepGEMM Mega MoE 都在处理这个依赖。

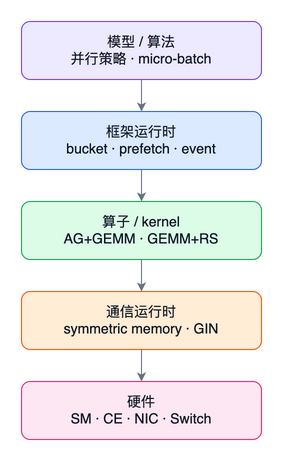

1.3 六层结构

结构图：layering

越往下，粒度越细，通常也越依赖具体 GPU、通信库和拓扑；出错时更难定位。

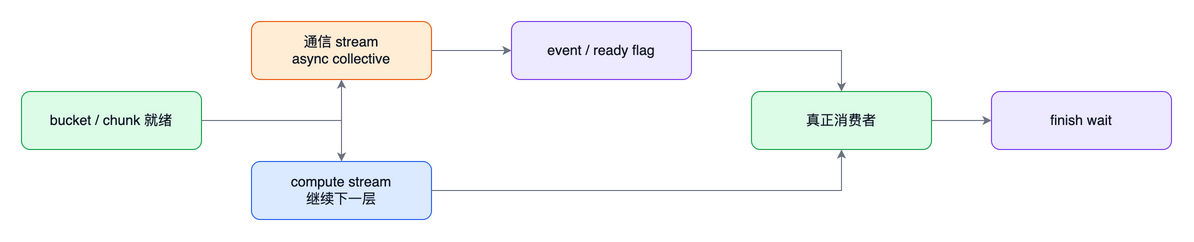

2. 框架级异步流水

2.1 怎么做

框架级 overlap 通常有五个部件：

  1. 切分：把参数、梯度或 activation 切成 bucket/chunk。
  2. 就绪检测：autograd hook 或执行图知道某个 bucket 已经完整产生。
  3. 异步发起：在通信 stream 上调用异步 AllReduce、ReduceScatter 或 AllGather。
  4. 延迟等待：消费者真正读取结果前才插入 event/wait。
  5. 双缓冲或预取窗口：当前 buffer 被计算消费时，下一个 buffer 在通信。

只调用 async_op=True 不够。等待点要放到第一个消费者之前；如果 collective 后面马上 wait()，中间没有可覆盖的计算。

结构图：async-flow

2.2 数据并行：梯度 bucket 与反向重叠

以 Megatron-LM DDP 为例，调用链是：

module parameter backward hook
  -> DistributedDataParallel._make_backward_post_hook()
  -> BucketGroup.register_grad_ready()
  -> 当前 bucket 的全部梯度 ready
  -> BucketGroup.start_grad_sync()
  -> async AllReduce 或 ReduceScatter
  -> iteration 末尾 finish_grad_sync()

对应代码主要位于：

执行关系可以简化成：

BWD layer L     -> grad bucket k ready -> launch RS/AR(bucket k)
BWD layer L-1   ------------------------^ communication in flight
BWD layer L-2   ------------------------^ communication in flight

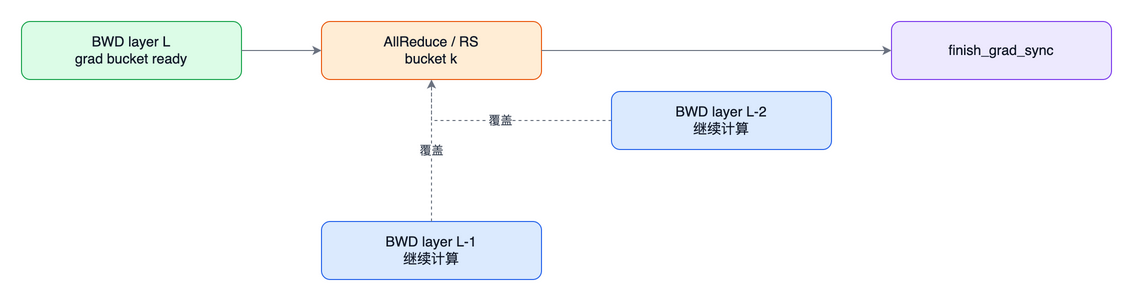

结构图：bucket-overlap

bucket 大小的取舍

  • bucket 太大：collective 带宽效率高，但发起太晚，可覆盖窗口变小。
  • bucket 太小：发起得早，但小消息 latency、kernel launch 和协议开销变大。
  • bucket 顺序不匹配反向产生顺序：即使某些参数梯度已经完成，也会被尚未完成的参数挡住。
  • 多个 bucket 复用同一 communicator 时，发起顺序必须在所有 rank 上一致，否则容易死锁或串行化。

Megatron 还会根据 DP/CP group 大小和参数规模推导 bucket size。调优时要一起看 bucket size、NCCL channel/CTA 配置和反向层耗时，不能只改一个参数。

2.3 FSDP/ZeRO：参数预取与梯度 ReduceScatter

FSDP 的每个逻辑单元通常经历：

AllGather 当前单元参数
  -> forward/backward compute
  -> ReduceScatter 梯度
  -> 释放非本 rank 参数

这里的做法是把下一单元的 AllGather 提前：

compute(unit i)        ----------------------
AllGather(unit i + 1)     -------------------

PyTorch FSDP 的 BackwardPrefetch.BACKWARD_PRE 会在当前梯度计算期间预取下一组参数，覆盖更充分，但峰值时可能同时持有当前参数、下一组参数和当前梯度；BACKWARD_POST 重叠较少但显存压力更低。PyTorch FSDP 文档

Megatron 的参数同步路径使用 forward pre-hook：

start_param_sync()
  -> 异步 AllGather 参数 bucket
module forward_pre_hook
  -> finish_param_sync()
  -> 只在模块真正使用参数前等待

这里有几个限制：

  • prefetch distance 越大，不一定越快，可能因为额外参数常驻导致显存上涨或 allocator 压力。
  • AllGather 和 ReduceScatter 若在同一 NCCL communicator/内部 stream 上排队，发起顺序会影响实际并发。
  • 参数低精度存储、FP8/FP4 post-AllGather 转换可能成为新的关键路径。

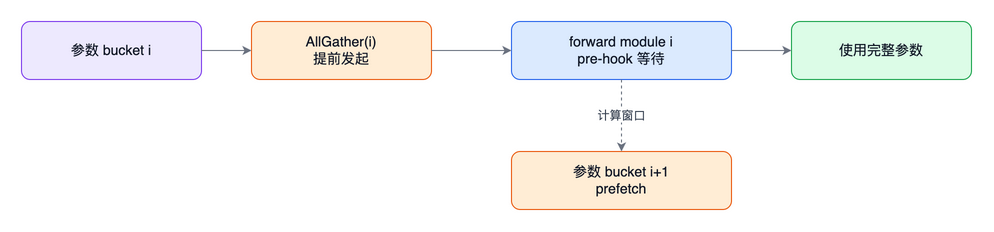

结构图：fsdp-prefetch

2.4 Tensor Parallel 的入口

2.4.1 先看 TP 和 CP+TP 的数据布局

先把后面会反复出现的几个维度固定下来：S 表示 sequence/token 维，H 表示 hidden size，I 表示 FFN 的中间扩展维。下面的图不是 FLUX kernel，而是普通 GEMM、TP 和 CP+TP 的计算布局。先看清楚 collective 在哪里发生，再看 FLUX 如何把这些边界切到 tile 粒度。

普通 GEMM 的输入是 [S, H]，权重是 [H, I]，输出是 [S, I]：

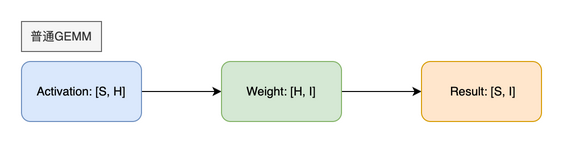

FLUX 基线：普通 GEMM

TP GEMM 沿权重的输出维切分。以两个 TP rank 为例，每个 rank 保存 [H, I/2] 的权重，计算得到本地的 [S, I/2]，后续算子是否需要 AllGather 取决于它要消费完整结果还是继续使用 shard：

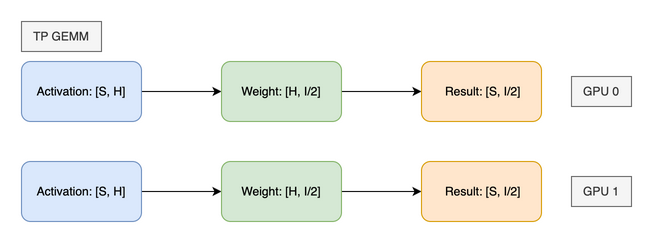

FLUX 基线：TP GEMM

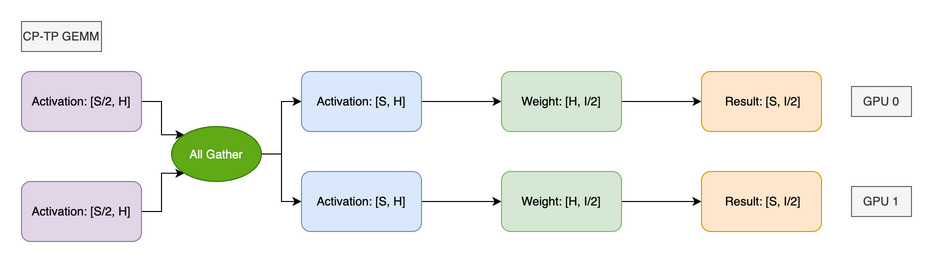

CP+TP GEMM 先处理 sequence shard。每个 rank 只有 [S/2, H] 的 activation，先通过 AllGather 恢复到 [S, H]，然后再按 TP 方式计算本地 [S, I/2]：

FLUX 基线：CP+TP GEMM

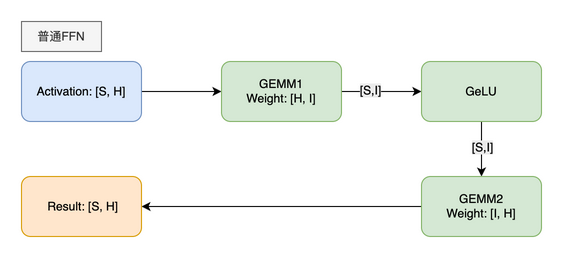

FFN 可以看成两个 GEMM 中间夹一个 GeLU。普通 FFN 的第一层把 [S, H] 扩展到 [S, I]，第二层再从 [S, I] 投影回 [S, H]：

FLUX 基线：普通 FFN

TP FFN 中，两个 rank 各自计算一半的中间维。第二个 GEMM 的局部结果都是 [S, H] 的 partial output，最后通过 AllReduce 合并：

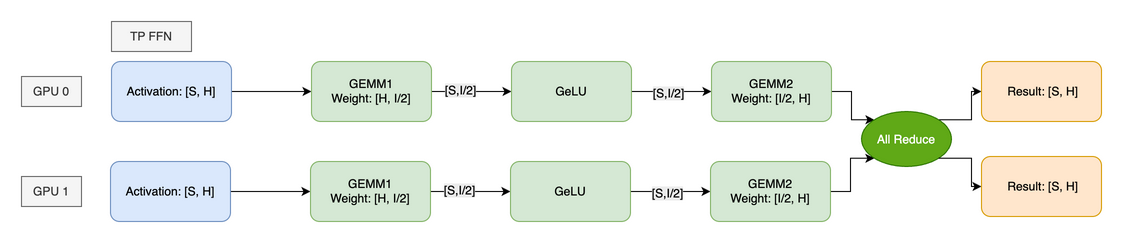

FLUX 基线：TP FFN

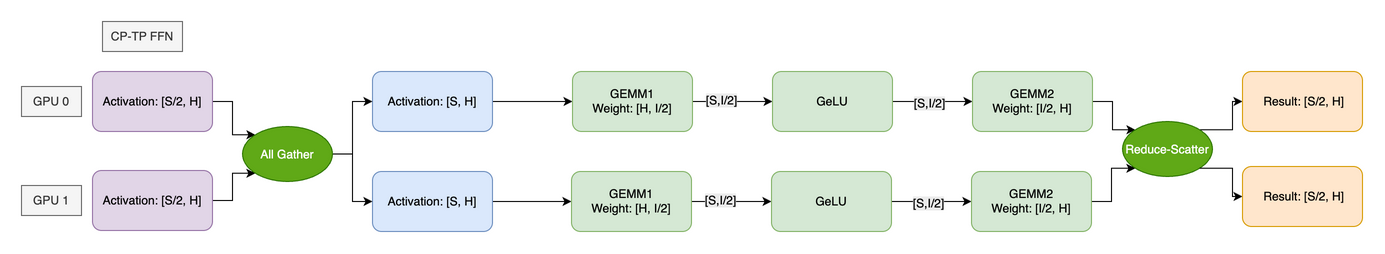

CP+TP FFN 则把两种切分叠在一起：输入先以 [S/2, H] 分布在各 rank 上，AllGather 后进行 TP FFN，最后通过 Reduce-Scatter 把结果重新分回 sequence shard [S/2, H]。图中采用的是两张 GPU、TP=2、CP=2 的示意布局：

FLUX 基线：CP+TP FFN

这组图对应的是粗粒度执行边界：先完成 AllGather 或 GEMM，再启动下一个阶段。FLUX 要做的事情，是把这些边界进一步拆成通信 tile、GEMM tile 和 ready signal，让某个 tile 到达后就可以被下游计算消费，不必等待整个张量完成。

Megatron 的主要开关包括：

tp_comm_overlap
tp_comm_overlap_ag
tp_comm_overlap_rs
tp_comm_overlap_rs_dgrad
tp_comm_bulk_wgrad
tp_comm_bulk_dgrad

配置位于 megatron/core/model_parallel_config.py。这些开关只表达哪些线性层和 collective 需要重叠。实际的 chunk/tile pipeline 通常由 Transformer Engine UserBuffers 完成，见第 4 节。

2.5 能覆盖什么

这条方式适合：

  • 大 batch 训练；
  • 反向层数多、有较长独立计算窗口；
  • FSDP/ZeRO 参数和梯度通信；
  • 不希望维护自定义 CUDA kernel 的系统。

如果通信结果马上要作为 GEMM 输入，同时又没有其他 micro-batch 或其他层可以计算，框架级 overlap 就不够了，需要改执行顺序或进入 tile 级融合。

3. micro-batch 与执行图重排

3.1 用另一批计算盖住通信

一个 micro-batch 内部可能有严格依赖：

dispatch -> expert GEMM -> combine

两个 micro-batch 可以交错执行：

MB0: dispatch ------- expert GEMM ------- combine
MB1:          dispatch ------- expert GEMM ------- combine

这样 MB0 的专家计算可以盖住 MB1 dispatch，MB1 的专家计算可以盖住 MB0 combine。代价是要多保存几份 activation、路由元数据和通信 buffer。

3.2 Pipeline Parallel：GPipe、1F1B 和 DualPipe

GPipe 先执行所有 forward，再执行所有 backward，bubble 大且 activation 常驻时间长。1F1B 在 warmup 后交替执行 forward/backward：

warmup: F0 F1 F2 ...
steady: Fk B0 Fk+1 B1 ...
cooldown: ... Bn

1F1B 可以减少 pipeline bubble 和 activation 生命周期，但 P2P Send/Recv 是否真的和计算重叠，还要看：

  • isend/irecv 是否提前提交；
  • 通信 buffer 是否可以安全复用；
  • NCCL P2P 是否占用计算所需 SM；
  • 当前 stage 是否有独立的 forward/backward 工作。

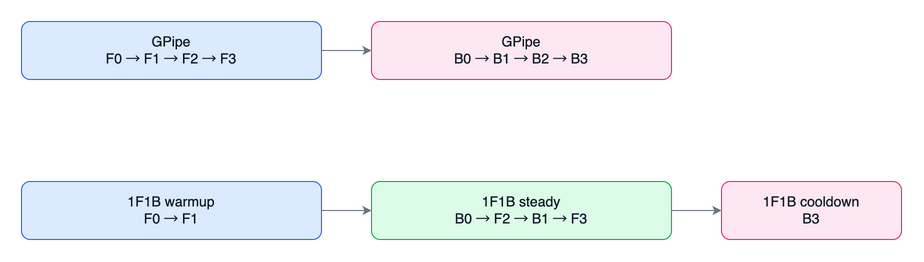

结构图：pipeline-schedule

3.3 DeepSeek DualPipe

DualPipe 让 pipeline 从两端推进。每个 rank 持有两个 model chunk，两个方向的 micro-batch 在中间交汇，减少有效 pipeline 深度。

开源实现里主要看这些函数：

  • DualPipe.__init__() 接收两个 module chunk。
  • rank_mapping 把 process-group rank 映射到双向 PP rank。
  • _forward_compute_chunk() 和 _backward_compute_chunk() 分别推进两个方向的 chunk。
  • _forward_backward_compute_chunk() 可以调用模型自定义的 overlapped_forward_backward()，在一个模块接口内共同执行 forward 与 backward。
  • _recv_forward()、_send_forward()、_recv_backward()、_send_backward() 把 P2P 操作累计到 comm_ops。
  • _commit_and_wait_comm() 使用 dist.batch_isend_irecv() 批量提交并等待。

源码入口：

DualPipe 提供的是调度骨架。README 要求真实模型实现自己的 overlapped_forward_backward()；没有这个接口时，代码会先 forward、再 backward。用了 DualPipe 的调度类，不代表 F/B kernel 已经在 GPU 上并发。

DualPipe 的主要代价：

  • 每设备保存两个模型 chunk，参数占用约为传统单 chunk PP 的 2 倍。
  • activation 生命周期和数量随 schedule 改变。
  • 要拆分 weight-gradient 计算并管理 WeightGradStore，才能利用 zero-bubble 思路。
  • schedule 正确不等于通信已隐藏，仍需结合 Nsight Systems 检查 P2P 暴露时间。

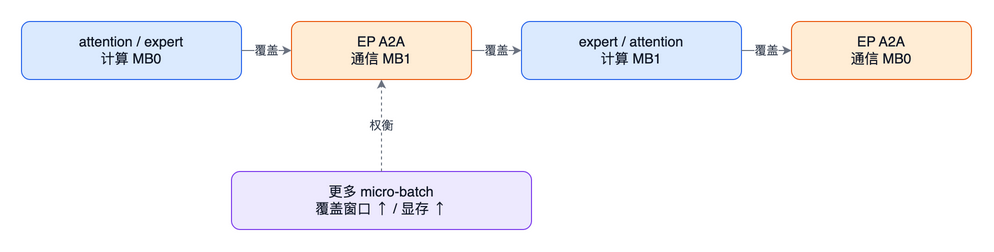

3.4 DeepSeek MoE 的双 micro-batch

DeepSeek 公布的 V3/R1 profiling 说明 prefill 和 decode 都使用两个 micro-batch，使 All-to-All 与计算重叠；decode 路径还强调 RDMA 消息发出后尽量释放 GPU SM。DeepSeek profile-data

执行关系可以写成：

attention(MB0)  <-> EP communication(MB1)
expert(MB0)     <-> attention/communication(MB1)

Megatron 中对应的高层开关是 overlap_moe_expert_parallel_comm。当前源码还提供：

  • delay_wgrad_compute：延后权重梯度 GEMM，为通信制造覆盖窗口。
  • overlap_dispatch_backward_with_experts_wgrad：让 expert wgrad 与 EP A2A 并发。
  • ep_overlap_early_attn_memory_release：调整 attention backward 顺序，换取更低峰值显存，但可能暴露更多通信。

这些开关同时影响吞吐、显存和通信暴露时间。只看 overlap 比例不够。

结构图：microbatch

3.5 调度重排的边界

  • decode batch 很小，没有第二份足够大的独立计算。
  • MoE expert 严重不均衡，某些 rank 先完成、某些 rank 长时间拖尾。
  • attention 和 FFN 的计算/通信比例不匹配，无法相互完全覆盖。
  • micro-batch 继续切小后，Grouped GEMM 的 M 太小，计算效率下降超过通信收益。

这时就要看 tile 级融合，或者把通信交给 GPU/NIC 的其他资源。

4. 算子级、Tile 级融合

4.1 一般做法

假设 Y = AllGather(X) @ W。完整张量依赖是：

AllGather(X[0:P]) 全部完成 -> GEMM

tile 化后变成：

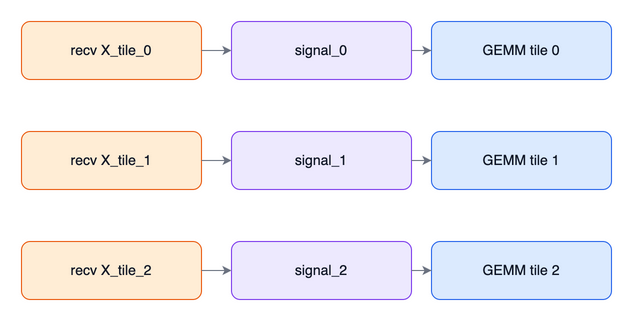

结构图：tile-ready

要把这件事做起来，至少需要四个组件：

  1. 可由所有 rank 访问的 communication/user buffer。
  2. tile 粒度的 ready flag 或 barrier。
  3. 改造后的 GEMM tile scheduler，优先调度已经 ready 的 tile。
  4. acquire/release 或 system-scope memory ordering，保证看到 flag 时也能看到数据。

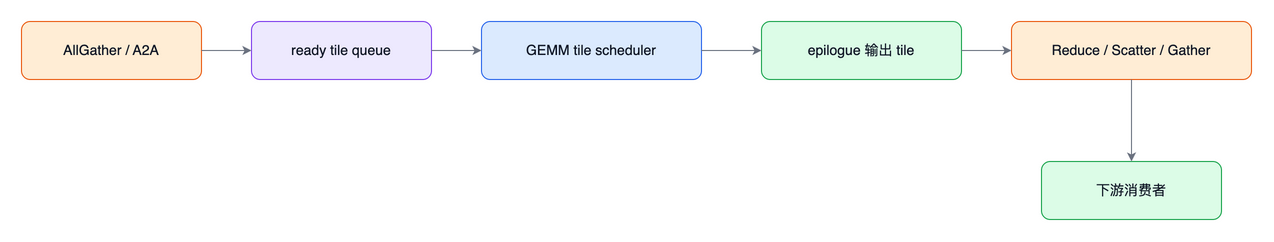

反方向 GEMM -> ReduceScatter 则在 epilogue 中暴露输出 tile 的完成状态，通信消费者逐 tile reduce/send。

结构图：tile-boundary

4.2 ByteDance FLUX

这里的 FLUX 指 ByteDance Seed 的通信—计算融合 kernel 库，不是文生图模型 FLUX。项目入口为 bytedance/flux，对应论文为。

这里有两部分代码：

  • FLUX 论文/基础能力：重点解决 Tensor Parallel 下 dense GEMM 与 AllGather/ReduceScatter 的依赖型重叠。
  • COMET/MoE 能力：在同一代码库中扩展 AllGather+Scatter+GroupedGEMM、GroupedGEMM+Gather+TopKReduce+ReduceScatter。

主要依赖：

  • CUTLASS：生成和改造高性能 GEMM mainloop/epilogue/tile scheduler。
  • NCCL：普通 collective 和 bootstrap 能力。
  • NVSHMEM：MoE 远端访问与跨 rank symmetric buffer；README 明确说明 MoE kernel 构建需要 NVSHMEM。
  • PyTorch/PyBind：Python operator 封装和框架集成。

4.2.1 FLUX 源码地图

功能 主要源码路径
Python API python/flux/、src/pybind/
Dense AG+GEMM src/ag_gemm/
Dense GEMM+RS src/gemm_rs/
MoE AG+scatter+grouped GEMM src/moe_ag_scatter/
MoE grouped GEMM+gather+RS src/moe_gather_rs/
通信 collective src/coll/
shared-memory/NVSHMEM 封装 include/flux/ths_op/flux_shm.h
kernel registry 与 tuning src/generator/、src/*/tuning_config/
Triton 实现 python/flux_triton/kernels/

设计说明见 docs/design.md，调优入口见 docs/tuning_guide.md。

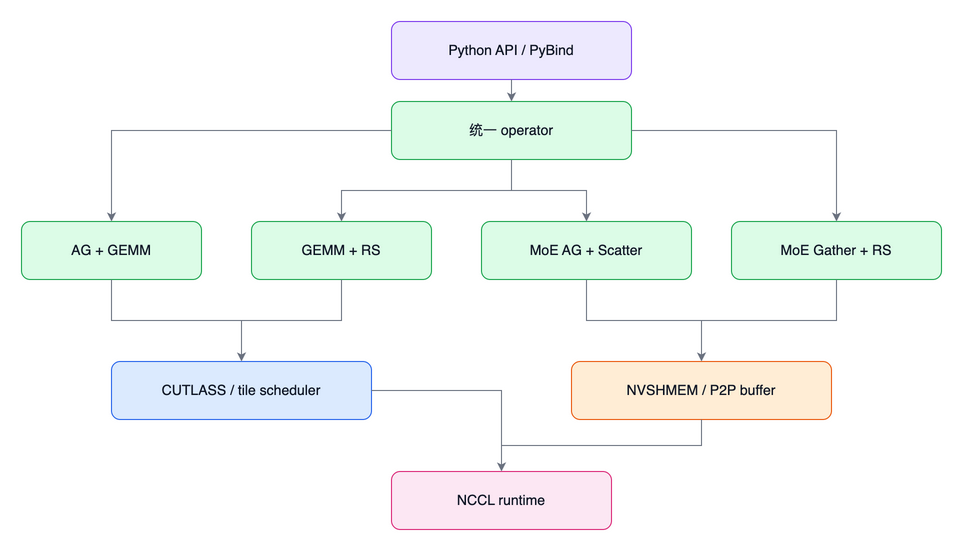

结构图：flux-map

4.2.2 Dense MLP layer0：AllGather + GEMM

基线过程：

torch.distributed.all_gather(X_shard)
torch.matmul(X_full, W)

FLUX 的设计是：

  1. 在一个 stream 上通过 cudaMemcpy Engine 推进不同 rank 输入分片的复制。
  2. 同时启动经过改造的 CUTLASS GEMM。
  3. 每个 GEMM threadblock 根据自己需要的 M/K tile 等待对应 barrier，而不是等待整个 AllGather。
  4. tile scheduler 对 M tile 做 swizzle，优先计算本地已经存在或更早到达的数据块。
  5. 后续远端分片一旦 ready，相关 threadblock 继续计算。

关键源码：

  • src/ag_gemm/sm90_all_gather_gemm_tile_scheduler.hpp
  • src/ag_gemm/sm90_all_gather_gemm_tma_warpspecialized_*.hpp
  • src/ag_gemm/ths_op/all_gather_gemm_op.cc

这里的融合不要求通信指令和 MMA 指令跑在同一个 warp 内。关键是通信和 GEMM 由同一个 operator 管理，GEMM 的 tile scheduler 能看到数据是否到达。

4.2.3 Dense MLP layer1：GEMM + ReduceScatter

基线过程：

Y_partial = X @ W_shard
Y = reduce_scatter(Y_partial)

FLUX 在 Ampere 路径中把 ReduceScatter 的数据分发逻辑放入 GEMM epilogue：

  1. threadblock 完成一个输出 tile。
  2. 根据 M 维 shard 布局确定目标 rank。
  3. 把 partial output 写入目标 rank 对应的 scatter buffer/区域。
  4. barrier/后续 reduction kernel 确认各 rank contribution 到齐并完成求和。

关键源码：

  • src/gemm_rs/epilogue_reduce_scatter.hpp
  • src/gemm_rs/epilogue_nvshmem_reduce_scatter.hpp
  • src/gemm_rs/reduce_scatter_kernel.hpp
  • src/gemm_rs/sm90_gemm_tma_warpspecialized_*_reduce_scatter.hpp

这样做消除了完整 GEMM 输出落地后再启动独立 RS的边界，也能减少中间 tensor 的额外读写。

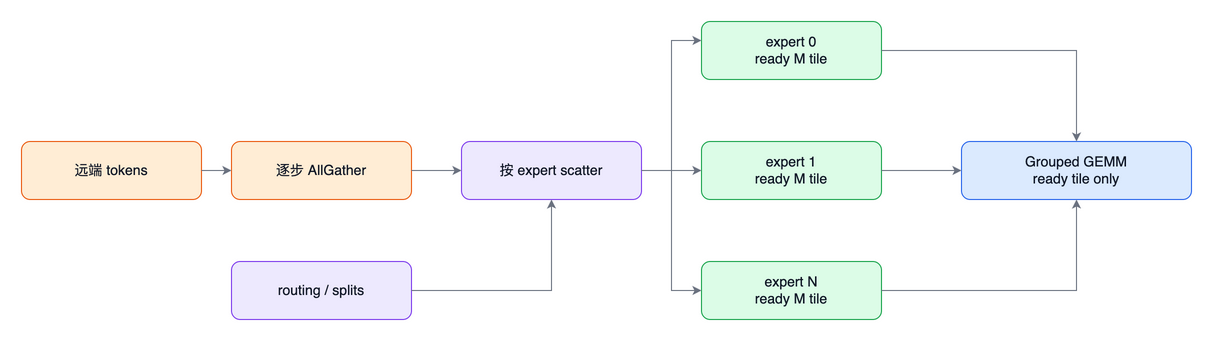

4.2.4 MoE layer0：AG + Scatter + Grouped GEMM

普通 MoE 第一层包含：

AllGather tokens
  -> 根据 routing index scatter
  -> 按 expert 形成变长分段
  -> Grouped GEMM

FLUX/COMET 的处理：

  1. routing 在外部产生 splits_gpu/splits_cpu 和 scatter_index。
  2. 通信逐步获得其他 rank 的 token。
  3. 沿独立的 M 维重排 grouped GEMM tile。
  4. 某个 expert 的某段 token 到达后，相关 M tile 可以立即进入 GEMM。
  5. 不需要等所有 rank、所有 expert 的 token 都到齐。

Hopper 的入口类为 GemmGroupedV3AGScatter，旧架构对应 GemmGroupedV2AGScatterOp。接口和完整示例位于 docs/moe_usage.md。

结构图：flux-moe

4.2.5 MoE layer1：Grouped GEMM + Gather + TopKReduce + RS

第二层的普通执行是：

每个 expert 做 GEMM
  -> 按原 token 顺序 gather
  -> 对 top-k expert 输出加权/归约
  -> ReduceScatter

FLUX 沿 N 维重新调度计算，并使用横向融合：

  • 一组 CTA 负责高效率 GEMM。
  • 一组专用 CTA 负责 gather、top-k reduce 和通信。
  • GEMM tile ready 后通过 barrier 暴露给通信 CTA。
  • 通信 CTA 不需要等待整个 expert GEMM 完成。

调优参数 GatherRSHParams(gather_rs_ctas, n_dim) 中，第一个值就是专用于 gather/RS 的 threadblock 数量。太少会让通信跟不上，太多会抢占 GEMM 资源。

4.2.6 Ampere 和 Hopper 的差别

FLUX 设计文档特别区分了两代架构：

  • Ampere 常有远多于 SM 数量的 threadblock。某个 block 因远端 I/O 停顿时，SM 可以切换到其他 block，因此把远端写放进 epilogue 仍可能有效。
  • Hopper 高性能 GEMM 广泛采用 persistent warp specialization：producer warp 通过 TMA 搬运，consumer warp 执行 MMA，每个 SM 上常驻较少 block。若在 epilogue 中直接插入长延迟远端 I/O，会破坏原本紧凑的异步流水。

所以 Hopper 上通常会这样安排：

  • 计算和通信在同一个大 kernel/统一调度域中；
  • 但使用不同 warp-group 或专用 CTA 分工；
  • 通过 barrier 和 tile queue 连接，而不是让 MMA consumer 直接执行长延迟远端通信。

所以 kernel fusion 不是把所有代码塞进一个 CUDA kernel。要保住 GEMM mainloop 的效率，同时把粗粒度依赖拆掉。

4.2.7 FLUX 的调优维度

FLUX 不会对任意 shape 自动达到最优。要调的参数主要有：

  • GEMM tile_shape；
  • cluster_shape；
  • Cooperative/PingPong 等 kernel schedule；
  • raster order；
  • mainloop stage；
  • AG/RS chunk 数；
  • communication CTA 数；
  • 是否使用 per-tile flag、1D ring、P2P read、cudaMemcpyAsync；
  • dtype、FP8 fast accumulation 和 scale layout；
  • TP/EP size、节点数和实际拓扑。

项目的 tuning 流程会 profile 候选 kernel，把最优 GemmMeta + RuntimeConfig + GemmHParams 注册到 tuning config。生产接入时至少要覆盖真实模型的 (M,N,K,dtype,TP,EP,topk,arch) 组合，否则可能回退、找不到注册项，或选到不合适的默认配置。

4.2.8 FLUX/COMET 性能数字如何解读

FLUX 论文报告 fused kernel 最多可以覆盖 96% 通信，并报告训练和推理加速；COMET 论文报告单 MoE layer 和端到端加速。FLUX 论文、COMET 论文

项目 docs/performance.md 也说明 Torch baseline 主要用于功能对照，没有充分优化。复现时至少要比较：

  • 当前优化版 PyTorch/NCCL；
  • Transformer Engine UserBuffers；
  • DeepEP + 高效 Grouped GEMM；
  • FLUX/COMET；
  • 相同 dtype、shape、拓扑、warmup、CUDA Graph 和路由分布。

4.2.9 FLUX 适合什么，不适合什么

适合：

  • TP 域位于高速 NVLink/NVSwitch 或稳定 P2P 域；
  • AG/RS 紧邻大 GEMM，粗粒度 overlap 无法隐藏；
  • MoE shape 相对稳定，允许离线 tuning；
  • 愿意维护架构特化 kernel。

不一定适合：

  • 极小 M，GEMM 本身没有足够工作覆盖通信；
  • 动态 shape 极多，tuning/注册成本高；
  • 跨节点网络抖动大，tile 到达次序难预测；
  • 需要完全通用的 collective 语义和快速迭代。

4.3 Transformer Engine UserBuffers

UserBuffers 的目标是为 Transformer 层的 TP 通信预先分配可跨 rank 使用的 buffer，并把每个 Linear 的 GEMM 与 AG/RS 绑定。

入口：

transformer_engine.pytorch.initialize_ub(
    shape=[sequence_length * batch_size, hidden_size],
    tp_size=tp_size,
    quantization_modes=[...],
    ub_cfgs={...},
)

源码位于：

当前配置支持按 GEMM 名称设置：

method
is_reduce_scatter
num_sm
cga_size
set_sm_margin
num_splits
aggregate
atomic_gemm
use_ce
fp8_buf
comm_priority / gemm_priority

三种 overlap 方法

  1. ring_exchange：AG/RS 被切成 TP-size 相关分片，P2P send/recv 与 GEMM chunk 流水；默认倾向使用 Copy Engine。
  2. pipeline：把 ReduceScatter 与 GEMM 分片流水，通常需要保留一部分 SM 给通信；当前代码不允许把该方法用于 AllGather。
  3. bulk/external：利用整块 collective 或另一个独立 GEMM 的执行窗口覆盖通信，粒度更粗。

默认映射不是所有 Linear 都相同。例如当前源码把 qkv_fprop、fc1_fprop 等放在 ring-exchange 类，把 proj_fprop、fc2_fprop 放在 pipeline RS 类，wgrad/dgrad 又使用 bulk 或 external。TP overlap 需要按前向、dgrad、wgrad 的数据依赖分别设计。

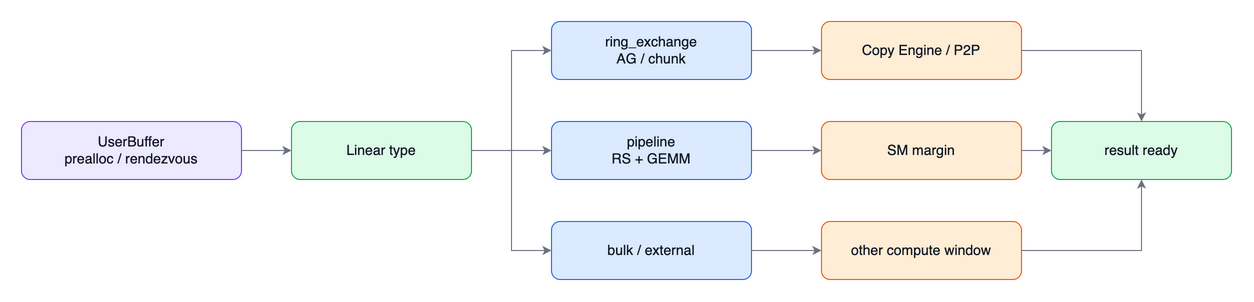

结构图：userbuffers

atomic GEMM 的含义

atomic_gemm=True 尝试让单个 GEMM kernel 在设备侧循环处理多个 chunk，减少 host 多次 launch；当前源码将它标为 beta/非全场景验证，并限制到 FP8。AG 和 RS 配对层必须使用一致的原子 ring-exchange 配置，否则 chunk 输出顺序不能正确还原。

UserBuffers 的限制

  • 需要 CUDA multicast 支持；否则可设置 UB_SKIPMC=1 尝试 CUDA IPC 路径。
  • buffer shape、TP domain 和量化模式必须在初始化时确定。
  • 需要针对具体 GPU/节点拓扑配置。
  • num_sm 和 set_sm_margin 配错时，可能出现时间线有 overlap，但总时间更慢。
  • CUDA Graph、FP8 buffer、跨节点 TP 和不同版本 TE 的组合约束较多，必须用当前版本文档和代码验证。

4.4 DeepGEMM Mega MoE

Mega MoE 把整个 EP MoE 数据通路放进一个 mega-kernel，不再拆成几个独立 operator。

当前 README 定义的融合范围是：

EP dispatch
  -> Linear 1 (FP8 x FP4 或 BF16)
  -> SwiGLU
  -> Linear 2
  -> EP combine

源码入口：

  • DeepGEMM README Mega MoE
  • deep_gemm/mega/__init__.py
  • csrc/apis/mega.hpp
  • csrc/jit_kernels/impls/sm100_fp8_fp4_mega_moe.hpp
  • deep_gemm/include/deep_gemm/impls/sm100_fp8_fp4_mega_moe.cuh
  • deep_gemm/include/deep_gemm/scheduler/mega_moe.cuh
  • deep_gemm/include/deep_gemm/layout/mega_moe.cuh

Python 到 kernel 的调用链

get_symm_buffer_for_mega_moe()
  -> PyTorch distributed symmetric memory allocation/rendezvous
  -> 切分 input、scale、routing、workspace、combine buffer

transform_weights_for_mega_moe()
  -> 把两层 expert weight 转成 kernel 需要的 FP4/scale/TMA layout

fp8_fp4_mega_moe() 或 bf16_mega_moe()
  -> C++ 参数和 shape 校验
  -> heuristic 选择 block/pipeline/ring 配置
  -> JIT 生成并编译 SM100 kernel
  -> 单 kernel launch

内部调度机制

MegaMoEScheduler 把任务显式分成：

Linear1
Linear2
SharedLinear1
SharedLinear2

调度器先执行一定数量的 L1 warmup wave，确保 L2 消费某个 M block 前，对应 L1 任务已经发布。之后 L1/L2 交错执行，并使用 ring pool 保存中间激活。

这解决了两个问题：

  1. L1 和 L2 若完全分阶段，中间激活池需要容纳所有 token。
  2. L2 过早消费尚未产生的 block，会产生等待甚至调度死锁。

从源码看，get_num_l1_warmup_waves()、live pool block 上界和两级 task barrier 同时服务于性能和正确性；它们决定了 L2 什么时候可以消费 L1 的输出，也关系到会不会死锁。

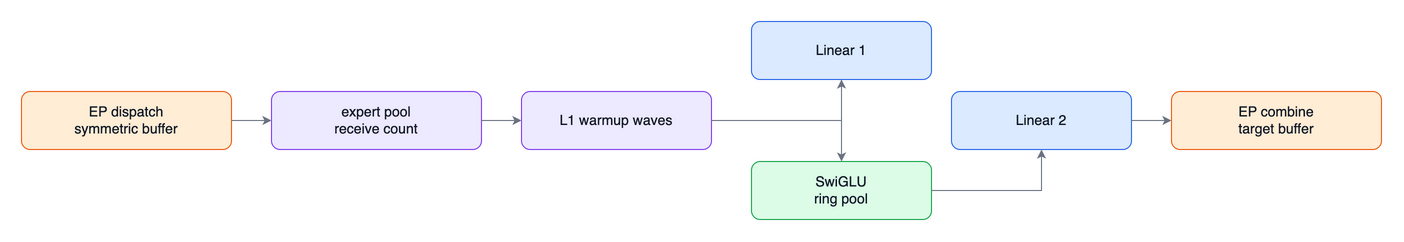

结构图：mega-moe

dispatch 与 GEMM 如何连接

dispatch warp 从各 rank 的 symmetric buffer 拉取 token 和 scale，写入本地 expert pool，并更新每 expert 的接收计数。scheduler 轮询计数达到预期值，生成对应 expert 的 M-block 任务。这样某个 expert 的输入到齐后即可进入 L1，而不要求整个 All-to-All 完成。

L1、SwiGLU、L2 如何连接

  • TMA producer 把 activation、weight 和 scale 搬入 shared memory。
  • UMMA/Tensor Core consumer 执行 FP8×FP4 或 BF16 GEMM。
  • L1 epilogue 在 kernel 内直接执行 SwiGLU，并把结果放入循环复用的中间 pool。
  • L2 task 等待对应 pool block ready，随后执行第二次 GEMM。

combine 如何连接

L2 epilogue 根据 dispatch 阶段保存的 source rank、token index、top-k slot 元数据，把结果直接写到目标 rank 的 combine buffer。完成跨 rank barrier 后，kernel 内再读取 top-k slot、做归约并写最终输出。

从算子边界看，Mega MoE 去掉了这些中间步骤：

  • dispatch 与 L1 之间的 kernel 边界；
  • L1、SwiGLU、L2 的中间 launch 和部分中间显存流量；
  • L2 与 combine 之间的边界；
  • 多次 host synchronization。

约束

  • 当前主路径针对 SM100；不能把 README 的能力直接外推到任意 Hopper/Ampere。
  • 需要多进程 symmetric memory，README 示例要求 PyTorch 较新版本。
  • hidden/intermediate hidden、token 和 scale layout 有严格对齐要求。
  • 权重必须预转换成特定 FP4/UE8M0/TMA layout。
  • 一个 mega-kernel 包含大量 barrier 和跨 rank 状态，异常恢复、超时诊断和局部重试比独立算子困难。
  • 极端 expert imbalance 会造成部分 SM 长时间等待特定 expert 的 token。

4.5 三种实现怎么区分

方案 融合边界 主要场景 可插拔性 架构绑定
Transformer Engine UserBuffers 单个 Transformer Linear 与 AG/RS Dense TP 高 中到高
FLUX Dense AG+GEMM、GEMM+RS Dense TP 高 高
FLUX/COMET MoE MoE 两个子层分别融合 TP/EP MoE 中 高
DeepGEMM Mega MoE dispatch 到 combine 的整个 MoE 高度固定的 EP MoE 低 很高，当前主路径 SM100

选型时不能只看融合边界大小。融合越大，中间开销越少，但 shape 动态性、框架集成、调试和错误隔离都会变差。

5. GPU 发起通信

5.1 为什么要让 GPU 发起通信

传统流程：

CPU launch compute kernel
CPU launch NCCL kernel
CPU/CUDA stream 建立顺序
GPU 执行

当通信粒度降到 tile 或几十微秒时，host launch、CPU proxy、stream 边界和 CPU-GPU 同步开始占据明显比例。GPU-initiated communication 让 CUDA kernel 内部直接：

  • 读取或写入 peer GPU memory；
  • 发起 put/get；
  • 更新远端 signal；
  • 向 NIC 提交 RDMA work request；
  • 完成 reduce/copy building block。

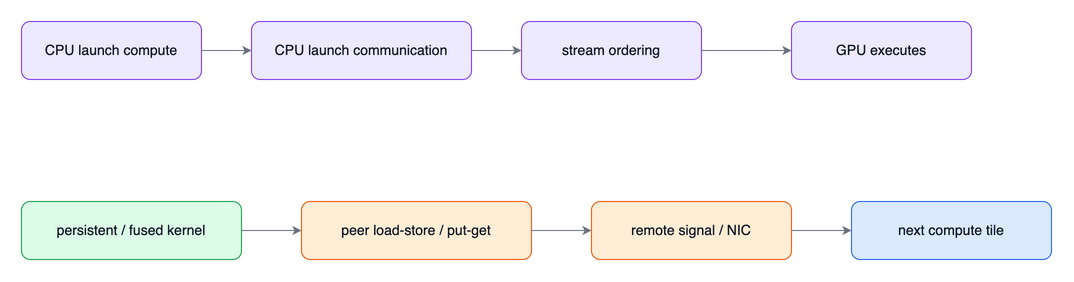

结构图：device-initiated

5.2 symmetric memory 的编程方式

symmetric memory 要求参与 rank 以相同顺序创建相同大小/布局的 allocation。初始化后，每个 rank 能得到：

  • 本 rank buffer 指针；
  • peer rank 对应 buffer 指针或可映射地址；
  • signal pad；
  • 某些平台上的 multicast/multimem 指针。

典型 kernel 协议：

producer:
  write remote_data[tile]
  release/system fence
  signal remote_ready[tile]

consumer:
  wait/acquire remote_ready[tile]
  read remote_data[tile]
  compute(tile)

必须保证先数据、后信号的可见性。只使用普通原子加一而没有正确 scope/semantic，可能看到 ready flag 却读到旧数据。

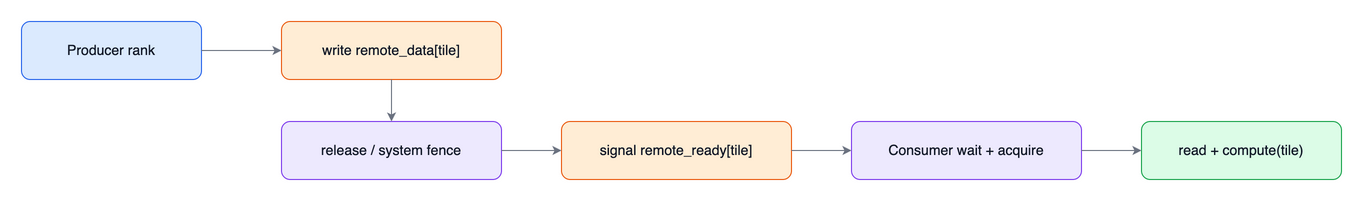

结构图：symmetric-memory

PyTorch 已提供 alpha 状态的 torch.distributed._symmetric_memory，支持 CUDA、NVSHMEM、NCCL backend，以及 peer pointer、multicast pointer 和 signal pad。

5.3 NVSHMEM

NVSHMEM 把多 GPU 内存抽象成 PGAS，提供：

  • device-side put/get；
  • put_signal、wait、barrier；
  • warp/block 粒度通信；
  • stream-ordered API；
  • NVLink/P2P 路径；
  • 跨节点 IBGDA/GDAKI 路径。

IBGDA 的重点是把 InfiniBand 控制面和数据面都放到 GPU，避免 CPU proxy。NVSHMEM 使用说明

QP 与线程映射

GPU 发起网络通信并非天然更快。需要调节：

  • DCI/RC QP 数量；
  • QP 按 CTA、SM、warp 或 DCT 映射；
  • 每次提交的请求批量；
  • 消息聚合大小；
  • 多 NIC/rail 映射。

每线程发送极小 put 会产生大量 WQE，可能比 CPU proxy 更差。官方建议根据模式使用单线程/线程块协作的 put，并尽量把零散数据打包成较大消息。NVSHMEM Device API 最佳实践

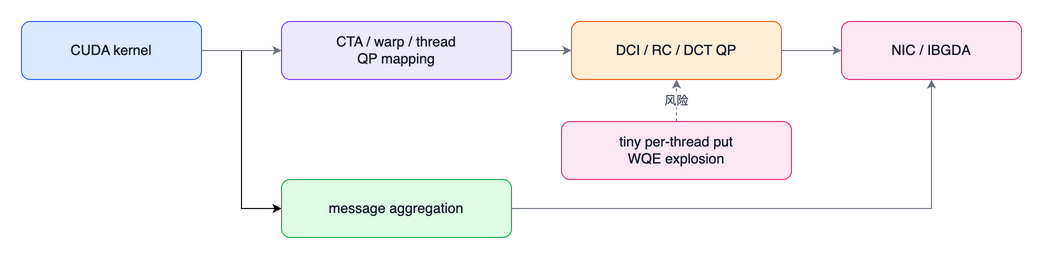

结构图：nvshmem-qp

5.4 NCCL Device API

NCCL 2.28 开始提供 device-side communication API，当前主要模块包括：NCCL Device-Initiated Communication

  • LSA：对 NVLink 或可 P2P 的 PCIe 设备做 load/store accessible 通信。
  • Multimem：利用 Hopper 及以后部分数据中心 GPU 的 NVLink SHARP multicast/reduction。
  • GIN：GPU-Initiated Networking，2.28.7 起支持网络路径。
  • reduce/copy building blocks：为自定义 compute-fused kernel 提供更底层构件。

它与传统 NCCL collective 的区别是：应用可以把通信 building block 嵌入自己的 CUDA kernel，不必把 ncclAllGather() 当成不可拆分的黑盒。

当前 DeepEP V2 已从 NVSHMEM 主 backend 切换到更轻量的 NCCL GIN，并复用已有 NCCL communicator。从这个实现可以看到，device API 已经开始进入实际的大模型通信库，而不只是底层实验接口。

5.5 persistent kernel

persistent kernel 长时间占据一组 CTA/SM，在设备侧循环：

poll task/doorbell
  -> issue network operation
  -> wait or process completion
  -> run compute tile
  -> publish output signal

优点：

  • 减少 kernel launch 和 CPU 调度；
  • 可以保持 routing/QP/peer pointer 状态；
  • 更容易做 tile 级 producer-consumer 流水。

风险：

  • 占用固定 SM，影响其他 kernel 调度；
  • grid-wide 或 cross-rank barrier 容易死锁；
  • CUDA Graph、抢占和故障恢复复杂；
  • 一个 rank 退出后，其他 rank 可能永久轮询。

6. SM-free 与异构资源

6.1 为什么 overlap 可能更慢

设独立执行时间为：

compute = 100 us
comm    = 60 us

理想 overlap 是 100 us。但如果通信 kernel 抢占 SM/L2，使 GEMM 从 100 us 变成 150 us，即使 60 us 通信完全藏在里面，总时间仍是 150 us，比合理调度更差。

所以这里要一起决定：

  • 通信由谁推进；
  • 占多少 SM；
  • 是否使用 Copy Engine/NIC；
  • GEMM 要不要主动留下 SM margin；
  • 通信和计算的 stream priority。

6.2 DeepEP

DeepEP 是面向 MoE Expert Parallel 的通信库，主要提供 dispatch 和 combine，而不是完整 expert GEMM。它的设计目标是：高吞吐或低延迟 All-to-All、低精度通信、少量 SM 使用，以及显式 overlap 接口。DeepEP 项目

6.2.1 V2 结构

V2 主要改了这些地方：

  • high-throughput 和 low-latency 接口统一到 ElasticBuffer；
  • 主 backend 从 NVSHMEM 切到 NCCL GIN；
  • 复用 NCCL communicator；
  • 支持更大的 scale-up/scale-out EP domain；
  • 根据 expert/top-k 分析计算 SM 和 QP 数，而不是必须逐 shape autotune；
  • README 声明 V3-like legacy training 场景可用 4–6 个 SM 达到与 V1 24 SM 相当或更好的性能，这是作者报告，不是本文实测。

6.2.2 调用链

deep_ep.ElasticBuffer
  -> deep_ep/buffers/elastic.py
  -> csrc/elastic/buffer.hpp
  -> csrc/kernels/elastic/dispatch.hpp 或 combine.hpp
  -> deep_ep/include/deep_ep/impls/dispatch.cuh / combine.cuh
  -> csrc/kernels/backend/nccl.cu
  -> NCCL GIN / NVLink / RDMA

legacy NVSHMEM/IBGDA 路径仍在 csrc/kernels/legacy/ 和 docs/legacy.md 中，但不能把 V1 和 V2 的性能、依赖或配置混为一谈。

6.2.3 dispatch

输入通常包含：

  • token activation；
  • topk_idx；
  • topk_weights；
  • expert 数和 token 上界；
  • 可选 FP8 data + scale；
  • num_sms、num_qps。

dispatch 的工作是：

  1. 根据路由计算每个目标 expert/rank 的 token 数和偏移。
  2. 在 NVLink 和 RDMA 域发送 activation、expert index、weight 等元数据。
  3. 在接收端形成按 expert 排列的 buffer。
  4. 返回 EPHandle，保存 combine 所需的反向映射和计数。

6.2.4 combine

combine 接收 expert GEMM 输出，根据 EPHandle 把结果发回源 rank，并按 token/top-k 语义归约。训练反向中 dispatch 和 combine 互为对偶：dispatch backward 本质上是 combine，combine backward 本质上是 dispatch。

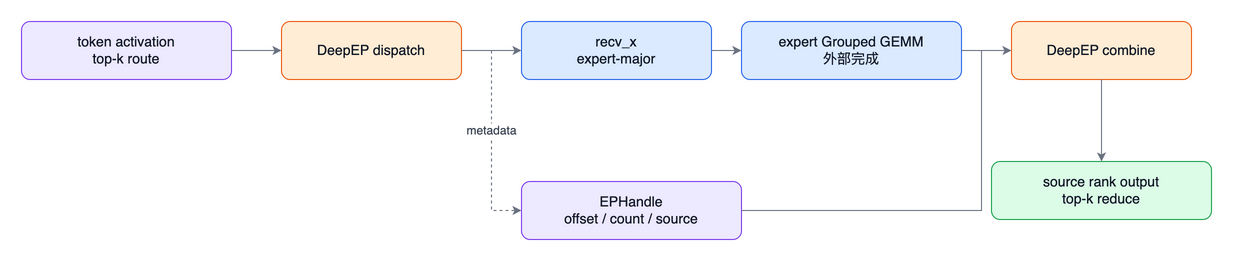

结构图：deepep-flow

6.2.5 EventOverlap

调用：

recv_x, ..., handle, event = buffer.dispatch(
    ...,
    num_sms=num_comm_sms,
    async_with_compute_stream=True,
)

# 执行与 recv_x 无依赖的计算
independent_compute()

event.current_stream_wait()
expert_gemm(recv_x)

EventOverlap 的作用是把通信何时结束和当前 compute stream 何时必须等待分离。它不会自动创造独立计算；调用方仍需要正确识别可以放在 wait 前的工作。

6.2.6 handle caching

decode 中如果路由布局在连续迭代间可复用，可缓存 EPHandle，避免重新计算 layout 和 CPU 同步。这对小 batch decode 很重要，因为几十微秒级额外 host round trip 可能直接落在延迟关键路径。

6.2.7 少 SM 和0 SM要准确理解

DeepEP V2 README 声明：

  • EP 通信使用少量可分析计算的 SM；
  • RDMA Engram 和 PP 提供 0 SM 实验路径；
  • CP 可使用 Copy Engine 达到 0 SM；
  • 旧版 0-SM RDMA low-latency EP 已不再支持。

0 SM通常表示数据移动/网络推进不需要持续运行 CUDA 通信 kernel，不表示整个操作没有 GPU 控制、同步、buffer 管理或 NIC 资源消耗。

6.2.8 能解决什么，不能解决什么

  • 它解决 dispatch/combine，不负责把 expert GEMM 本身做快。
  • 如果 dispatch 很快但 Grouped GEMM 因负载不均或小 M 很慢，端到端仍不会快。
  • num_sms 太少可能无法打满 NVLink/RDMA；太多会侵占 expert GEMM。
  • FP8 dispatch 减少字节数，但 scale 布局、精度和对端 kernel 接口必须一致。
  • V2 要求较新的 PyTorch、NCCL 和 CUDA；生产接入应固定版本矩阵。

6.3 Copy Engine collective

Copy Engine 是 GPU 上独立于 SM 的 DMA 引擎。对于纯复制型 AllGather/AllToAll，如果 buffer 具备 symmetric/P2P 条件，可以由 CE 搬运，让 SM 保留给 GEMM。

PyTorch Symmetric Memory 当前文档给出的 CE collective 条件包括：

  • NCCL 2.28 或更高；
  • GPU 间 P2P 可访问；
  • NCCL zero-CTA policy；
  • tensor 使用 symmetric memory allocation 并完成 rendezvous；
  • collective 使用异步/internal stream。

这种方式特别适合通信主要是复制、不需要复杂 reduction的路径。对于 ReduceScatter，归约计算仍需由 NVLS/SHARP、SM 或其他硬件完成，不能把所有 collective 都简单视为 DMA copy。

结构图：resource-offload

6.4 SM margin 的调优方法

设总 SM 数为 S，给通信保留 S_comm，计算使用 S-S_comm。需要测量：

T_total(S_comm) = max(
    T_compute(S - S_comm),
    T_comm(S_comm)
) + T_unhidden_sync

建议流程：

  1. 单独测 GEMM 和通信的 shape-specific latency。
  2. 从很小的 S_comm 开始递增。
  3. 同时记录 GEMM 变慢比例和暴露通信下降比例。
  4. 以端到端 layer/step 最短为准，而不是通信带宽最高为准。
  5. 分别为 prefill、decode、训练 forward/backward 建立配置，因为最优点通常不同。

7. 网内计算

7.1 普通 AllReduce 在端点做什么

普通 ring/tree AllReduce 中，GPU/NIC 除了发送数据，还要在端点执行 reduction、转发中间结果并参与多轮同步。规模扩大后会出现：

  • GPU SM 被通信 kernel 占用；
  • 相同数据多次穿过端点；
  • 多轮网络 hop；
  • straggler 和网络 jitter 被 collective 放大。

7.2 InfiniBand SHARP

SHARP 把 AllReduce/Reduce/Broadcast 等集体操作的聚合逻辑下沉到交换机 ASIC：

GPU/NIC leaf contribution
   -> switch 中逐级 reduce
   -> 聚合结果向下分发

这样可以减少端点传输量、GPU reduction 工作和同步抖动。NVIDIA SHARP 介绍

SHARP 不是任意可编程的 GPU kernel，限制包括：

  • 支持的是有限 collective、dtype 和 reduction op；
  • 需要相应 InfiniBand switch/NIC/firmware/SHARP manager；
  • 集群调度系统可能需要显式申请 SHARP 资源；
  • 多租户和 process group 数量受硬件资源约束。

结构图：sharp-flow

7.3 NVLink SHARP / NVLS

NVLS 把 reduction/multicast 放入 NVSwitch 域。NCCL 当前算法包括 NVLS 和 NVLSTree，通过 NCCL_NVLS_ENABLE 自动或显式启用。NCCL 环境变量文档

它适合：

  • 节点内或 rack-scale NVLink domain；
  • AllReduce、ReduceScatter、AllGather 等规则 collective；
  • 需要降低 NCCL SM 占用的 TP/DP 通信。

NCCL Device API 的 multimem 还允许自定义 kernel 使用 NVLink SHARP 提供的 multicast/reduction memory 语义，把网内能力进一步暴露给算子融合。

7.4 NCCL buffer registration 与 zero-copy

SHARP/NVLS 要发挥效果，buffer 注册很重要。注册后的 user buffer 可以直接参与 collective，减少 NCCL 内部中转拷贝和 channel/SM 资源使用。NCCL User Buffer Registration

所有 rank 必须一致使用注册或未注册 buffer，混用会产生未定义行为。CUDA Graph registration 和 local registration 的生命周期也需要与模型 buffer 复用策略一致。

7.5 Megatron-LM 如何接入 SHARP

当前 initialize_model_parallel() 支持：

use_sharp=True
sharp_enabled_group="dp" 或 "dp_replica"

源码位于 megatron/core/parallel_state.py。实现逻辑是：

  1. 创建目标 communicator 前设置 NCCL_COLLNET_ENABLE=1。
  2. 对目标 group 执行 barrier，强制 PyTorch/NCCL 完成 lazy communicator 初始化。
  3. 随后清除环境变量，避免后续 group 也抢占 SHARP 资源。
  4. 默认目标为 DP group；dp_replica 需要多个 distributed optimizer instance。

代码注释还说明实际集群可能需要在 Slurm 中设置 #SBATCH_NETWORK=sharp。use_sharp=True 只能表示尝试为该 communicator 启用，不能证明交换机最终执行了 SHARP。要结合 NCCL debug/profiler、交换机 telemetry 或对照 benchmark 验证。

7.6 分层 collective 怎么排

大规模系统通常组合节点内与节点间两层 collective：

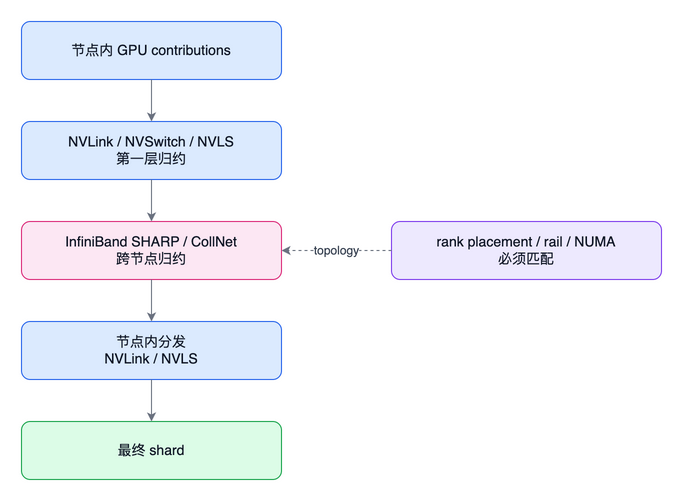

结构图：hierarchy

例如 ReduceScatter 可以先在 NVLink domain 内归约，再跨节点 SHARP，最后在节点内分发。分层方案的关键是 rank placement 必须匹配物理拓扑，否则逻辑分层反而产生跨 rail 或跨 NUMA 绕路。

8. 少做一些通信

8.1 并行策略和拓扑一起看

一般原则：

  • 高频、低延迟的 TP/CP 通信尽量限制在 NVLink/NVSwitch 域。
  • 大消息、频率较低的 DP 梯度同步可以跨节点。
  • EP placement 同时考虑 expert 热度、NVLink 域和 NIC rail。
  • PP 相邻 stage 尽量放在网络距离较近的 rank 上。

Megatron 源码也明确提醒相邻 rank 应尽量位于同一 DGX。逻辑 rank 编号不是无关细节，它决定 collective 和 P2P 的实际路径。

8.2 用 ReduceScatter + AllGather 代替 AllReduce

AllReduce 可以分解为：

ReduceScatter + AllGather

分解后的优势是：

  • ReduceScatter 可以和 backward 逐 bucket 重叠。
  • 每个 rank 只保留自己负责的梯度/参数 shard。
  • AllGather 可以在参数消费者前预取。
  • 更容易分别使用不同 communicator、SHARP 或 fused kernel。

但这不代表字节数凭空消失；收益来自 sharded state、调度窗口和更合适的 collective 边界。

8.3 Sequence Parallel

TP 下 LayerNorm、Dropout 等原本可能在各 rank 重复保存完整 sequence activation。Sequence Parallel 把序列/外层维度切分，减少 activation 常驻和部分重复计算，也把通信形式转成更容易与 GEMM 配对的 AG/RS。

8.4 低精度通信

典型做法：

  • gradient/parameter/activation 使用 FP8；
  • MoE dispatch 使用 FP8 data + per-token/per-block scale；
  • combine 根据精度要求使用 BF16、FP8 或其他压缩格式；
  • scale 与 payload 一同通信或预先共享。

收益是通信字节数下降，但必须计入：

  • quantize/dequantize kernel；
  • scale 计算和传输；
  • 对齐和 padding；
  • 数值误差与训练稳定性；
  • 下游 GEMM 是否能直接消费通信格式。

如果通信前转成 FP8、GEMM 前又还原成 BF16，量化和反量化会重新变成开销。更合适的做法是让接收 buffer 直接作为 FP8 GEMM 输入。

8.5 zero-copy 与布局融合

通信输出应尽量直接落到下游 operator 需要的布局：

  • expert-major/token-major；
  • TMA 对齐；
  • FP8/FP4 scale layout；
  • GEMM contiguous/grouped layout；
  • ReduceScatter 最终 shard layout。

如果通信之后还需要 index_select -> transpose -> pack -> copy，这些内存 kernel 往往重新成为关键路径。FLUX MoE 的 scatter/gather 融合、DeepEP 的新 GEMM layout、DeepGEMM Mega MoE 的预转换 weight 和 symmetric buffer 都在解决这个问题。

9. 怎么选

工作负载 第一优先级 第二优先级 不应首先做什么
大 batch DP 训练 gradient bucket overlap SHARP/分层 collective 直接写 mega-kernel
FSDP/ZeRO param prefetch + grad RS symmetric/user buffer 盲目增大 prefetch distance
节点内 Dense TP TE UserBuffers 或 FLUX NVLS/CE 只增加 NCCL stream
MoE 训练 DeepEP + 高效 Grouped GEMM + micro-batch overlap FLUX/COMET tile 融合 只优化 All-to-All 带宽
MoE prefill 高吞吐 dispatch/combine + 两 micro-batch COMET/Mega MoE 使用 decode 专用小消息配置
MoE decode 低延迟 GPU-initiated EP、handle cache、少 SM Mega MoE/细粒度 signaling 继续无限切 micro-batch
千卡跨节点 DP IB SHARP + topology-aware hierarchy bucket/schedule overlap 强行把 TP 跨慢网络扩大
极小 M、低延迟推理 persistent/device API、CE/NIC offload fused small-M operator 依赖大 GEMM 来覆盖通信

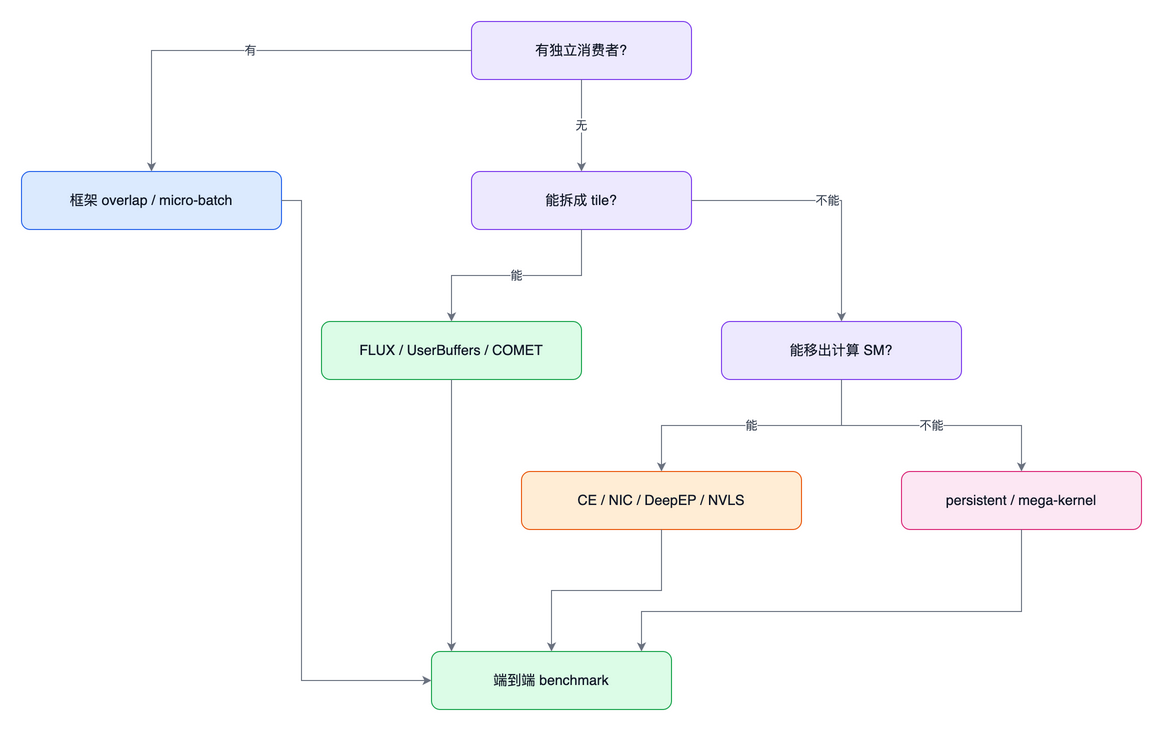

结构图：decision

10. 落地顺序

第一步：先做基线

至少记录：

  • GPU、SM 架构、NVLink/NVSwitch 拓扑；
  • NIC、rail、NUMA、PCIe 路径；
  • CUDA、driver、PyTorch、NCCL、TE/NVSHMEM 版本；
  • TP/PP/DP/EP/CP 配置；
  • 每层真实 (M,N,K,dtype)；
  • collective 类型、消息大小、group size；
  • step latency、MFU、tokens/s 和 exposed communication。

第二步：先做框架级重叠

  1. 打开 gradient RS/AR overlap。
  2. 打开 parameter AG prefetch。
  3. 检查 bucket 顺序和大小。
  4. 对 MoE/PP 做 micro-batch 交错。
  5. 确认端到端收益，而不是只看时间线。

第三步：处理资源争用

  1. 测量通信 kernel 的 SM 数、occupancy 和 L2/HBM 压力。
  2. 尝试 CE、NVLS、SHARP 或少 SM 通信。
  3. 扫 num_sm/SM margin。
  4. 将 TP group 固定在高速域内。

第四步：给关键依赖做 tile 融合

先挑端到端占比高、shape 又比较稳定的边界：

AG + GEMM
GEMM + RS
MoE dispatch + GroupedGEMM
GroupedGEMM + combine

Dense TP 可以先评估 Transformer Engine UserBuffers；MoE 可以比较 DeepEP+GroupedGEMM、FLUX/COMET 和 DeepGEMM Mega MoE。

第五步：再考虑 mega-kernel

mega-kernel 放到最后。至少要满足下面这些条件：

  • shape、dtype、top-k、expert 布局稳定；
  • kernel launch 和中间内存流量占比明显；
  • 单算子融合仍留下同步边界；
  • 团队能维护架构特化 CUDA、barrier 和 symmetric memory；
  • 有可靠 correctness、超时、sanitizer 和多 rank 故障测试。

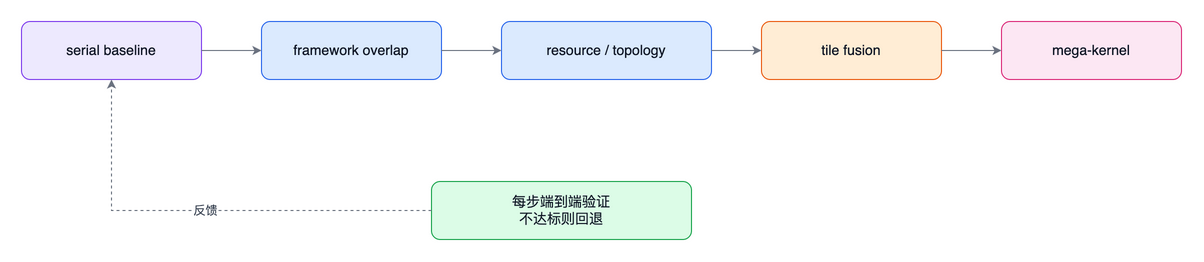

结构图：implementation

11. 怎么确认真的重叠了

11.1 Nsight Systems 看时间线

检查：

  • collective 是否提前发起；
  • wait 是否推迟到真实消费者；
  • compute 和 comm 是否实际并行；
  • GEMM 在 overlap 后是否显著变慢；
  • CPU 是否出现 launch gap；
  • 不同 rank 是否有长尾和不同步。

11.2 Nsight Compute 看资源

检查：

  • GEMM Tensor Core utilization；
  • SM occupancy 和 active warps；
  • L2/HBM throughput；
  • barrier stall、memory dependency stall；
  • 通信 CTA 占用的 SM 和寄存器/shared memory；
  • fused epilogue 是否破坏 mainloop pipeline。

11.3 做四组对照

至少做四组对照：

A. compute only
B. communication only
C. unfused serial compute + communication
D. fused/overlapped end-to-end

计算：

隐藏率 = 1 - (T_D - T_A) / T_B

同时报告 D 相对 C 的真实加速。若隐藏率很高但 D 没变快，通常是计算被通信拖慢或额外同步/拷贝抵消了收益。

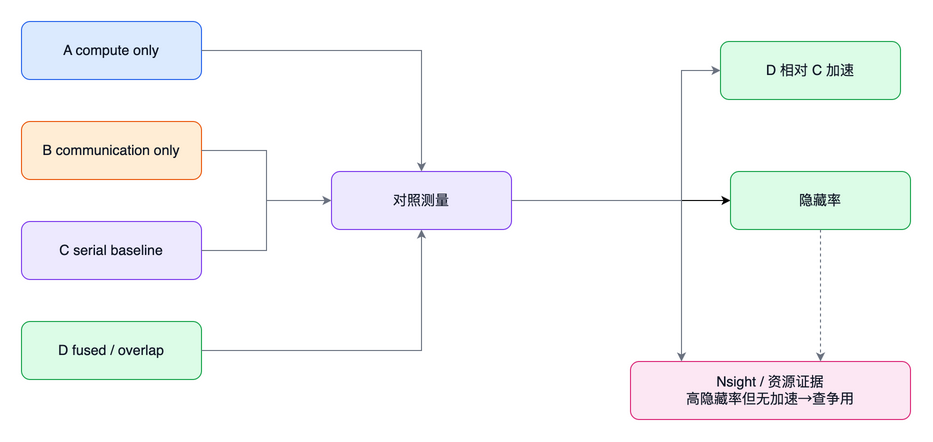

结构图：validation

11.4 正确性测试

必须覆盖：

  • 不同 token 数和 expert imbalance；
  • 空 expert、极热 expert、top-k 边界；
  • 多 rank 不同到达顺序；
  • FP8/FP4 scale 和 padding；
  • CUDA Graph replay；
  • 多轮 buffer 复用和 sequence number 回绕；
  • 一个 rank 延迟或异常时的超时行为；
  • 与 BF16/reference 的误差阈值。

12. 容易混淆的地方

  • 误区一：两个 stream 就等于通算融合。 只有存在独立工作且硬件资源不严重冲突时，两个 stream 才能产生收益。

  • 误区二：通信 kernel 越快，端到端越快 通信为追求峰值带宽占用过多 SM，可能让 GEMM 变慢。DeepEP 的少 SM、TE 的 num_sm/set_sm_margin、CE collective 都是在优化端到端资源分配。

  • 误区三：把大 collective 切得越碎越好 切分会增加 signal、barrier、launch、QP/WQE 和协议头开销。最优 tile/chunk 需要结合网络 latency 和 GEMM tile 时间。

  • 误区四：FLUX、DeepEP、Mega MoE 是同一类库

  • FLUX/COMET 重点是把通信依赖融合进 GEMM/Grouped GEMM。

  • DeepEP 重点是高性能、少 SM 的 EP dispatch/combine。

  • Mega MoE 把完整 MoE 数据通路做成单个 mega-kernel。

​ 三者可以比较，也可能组合，但抽象边界不同。

  • 误区五：打开 SHARP 环境变量就证明用了网内计算 硬件、资源分配、communicator 创建顺序、NCCL 算法选择和 buffer 注册都可能导致回退。必须用 NCCL 日志、profiler 或网络 telemetry 验证。

13. 小结

把这些实现放在一起看，可以得到几个比较实际的结论：

  1. 框架级 bucket/prefetch 应该先做。它改动小，收益也最容易测出来。
  2. micro-batch/执行图重排 适合 PP 和 MoE 训练，前提是确实能找到另一段独立计算。
  3. FLUX/COMET、TE UserBuffers 处理的是 AG/RS/A2A 和 GEMM 之间的细粒度依赖，重点在 tile 到达后马上计算。
  4. DeepGEMM Mega MoE 把 dispatch 到 combine 放进一个 kernel，代价是更强的架构、shape 和运行时约束。
  5. NVSHMEM、NCCL Device API、PyTorch Symmetric Memory 提供了在 GPU 侧读写 peer buffer、发 signal 和推进通信的接口。
  6. DeepEP、Copy Engine、NCCL GIN 解决的是通信占用多少 SM，以及能不能交给 CE/NIC 推进。
  7. SHARP/NVLS 把 reduction 放到交换机或 NVSwitch 域，端点 GPU 只负责提交和消费结果。

落地时我会按下面三个问题往下排：

能否通过调度找到独立计算？
如果不能，能否把依赖切到 tile 粒度？
通信推进能否从计算 SM 下沉到 CE、NIC 或交换机？

最后还是看端到端 step latency、tokens/s、MFU、显存和正确性，不能只看单个通信带宽或时间线重叠面积。

我也在自己的推理引擎里做这几类通信—计算重叠的实现和验证。具体的实现细节、适用的 shape 以及效率数据，放到后续文章里再展开。本文先把公开项目中的实现方式和判断方法整理清楚，不把后续的个人实测结果混进来。

参考资料
