YUV / RGB 转换矩阵工具

RGB → YUV

标准范围

R 输入范围：0 - 255 G 输入范围：0 - 255 B 输入范围：0 - 255

Clamp 区间：Y 0 - 255，U/V 0 - 255

Y

公式结果 0.000

Clamp 结果 0.000

U

公式结果 0.000

Clamp 结果 0.000

V

公式结果 0.000

Clamp 结果 0.000

YUV → RGB

标准范围

Y 输入范围：0 - 255 U 输入范围：0 - 255 V 输入范围：0 - 255

Clamp 区间：R/G/B 0 - 255

R

公式结果 0.000

Clamp 结果 0.000

G

公式结果 0.000

Clamp 结果 0.000

B

公式结果 0.000

Clamp 结果 0.000

矩阵来源与计算公式

下面按 BT.601、BT.709、BT.2020 展示 full range 与 video range 的计算公式，便于和实现代码逐项对照。

BT.601

BT.601 在 full range 与 video range 下的矩阵和偏移量示意图。

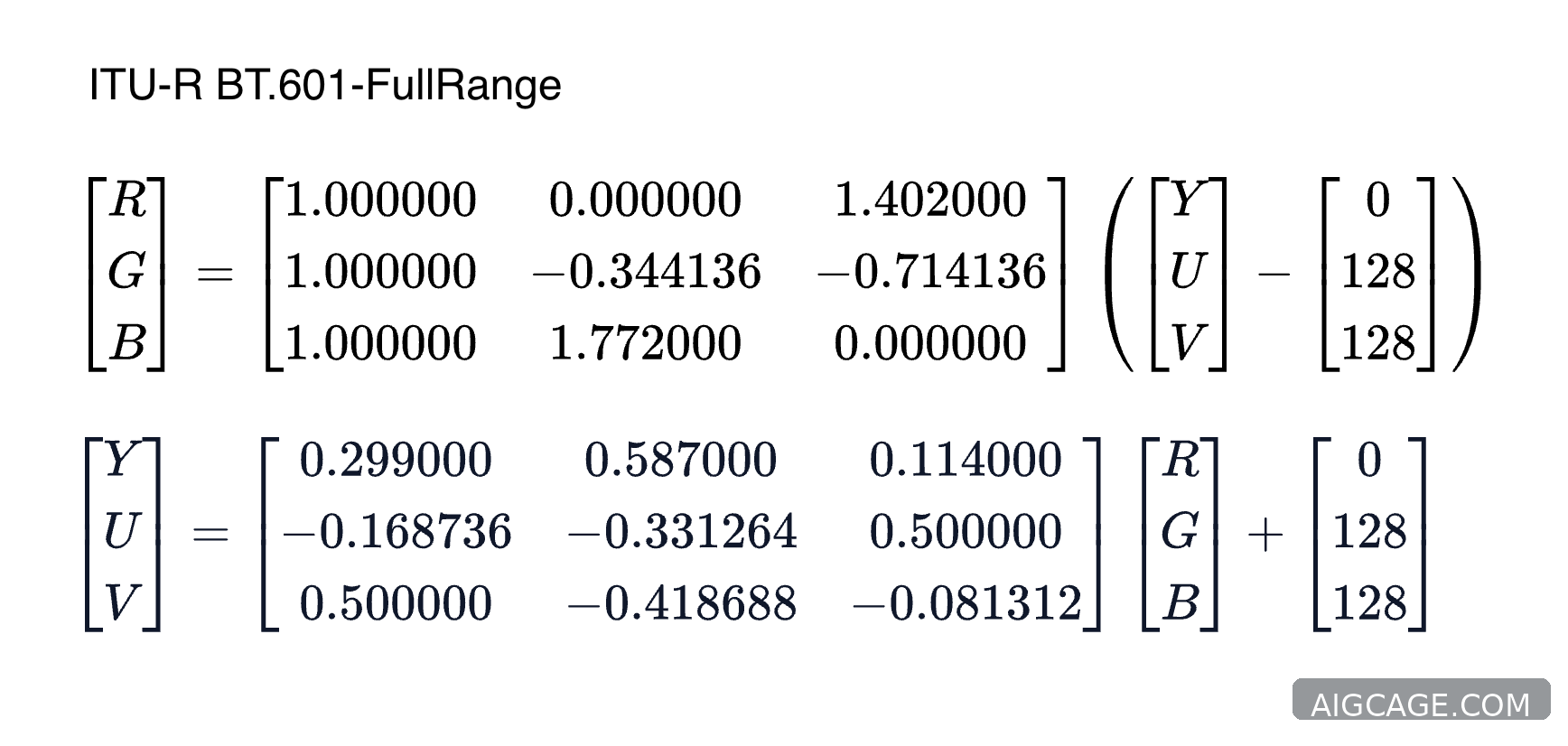

BT.601 Full Range RGB 与 YUV 转换计算公式 — BT.601 · Full Range · 计算公式

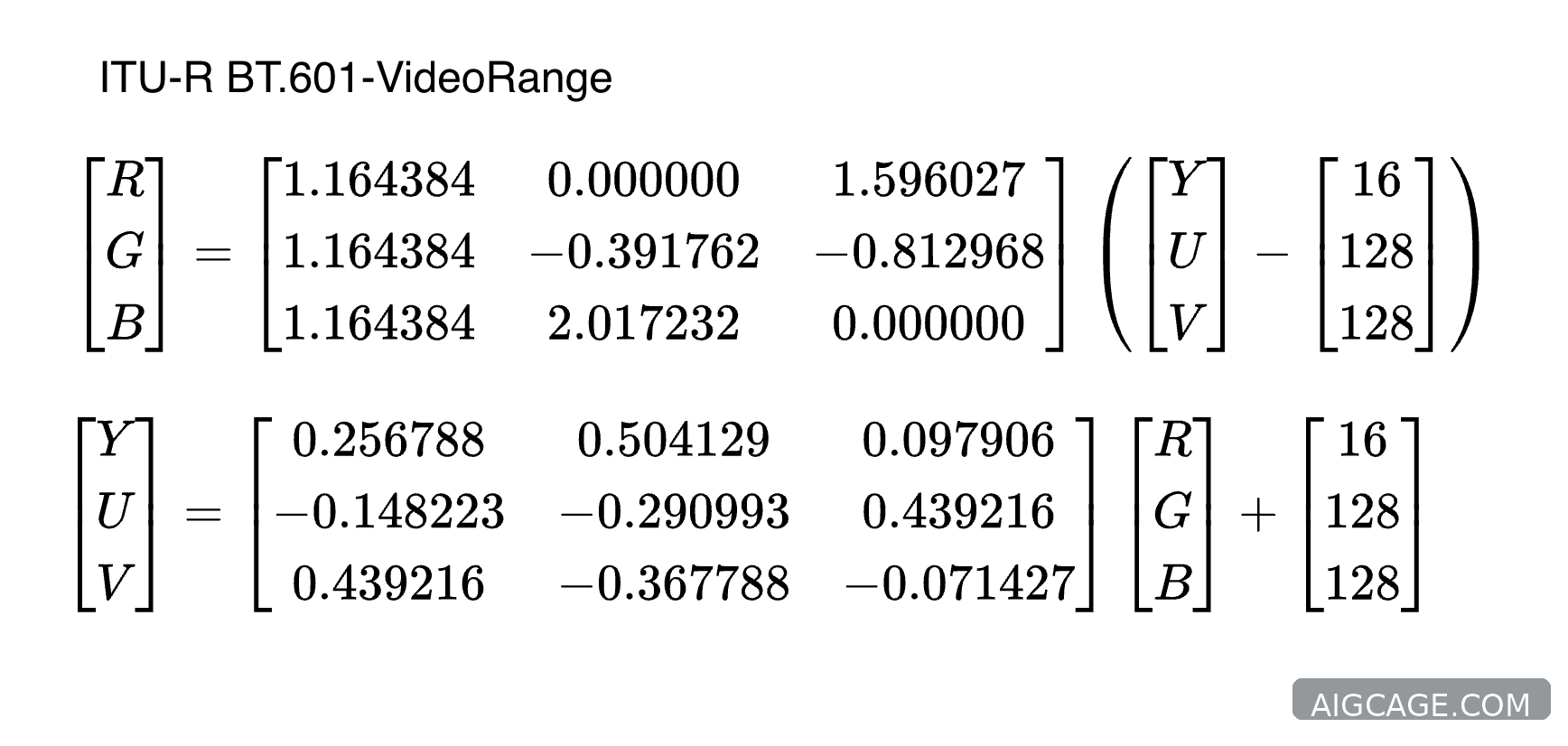

BT.601 Video Range RGB 与 YUV 转换计算公式 — BT.601 · Video Range · 计算公式

BT.709

BT.709 在 full range 与 video range 下的矩阵和偏移量示意图。

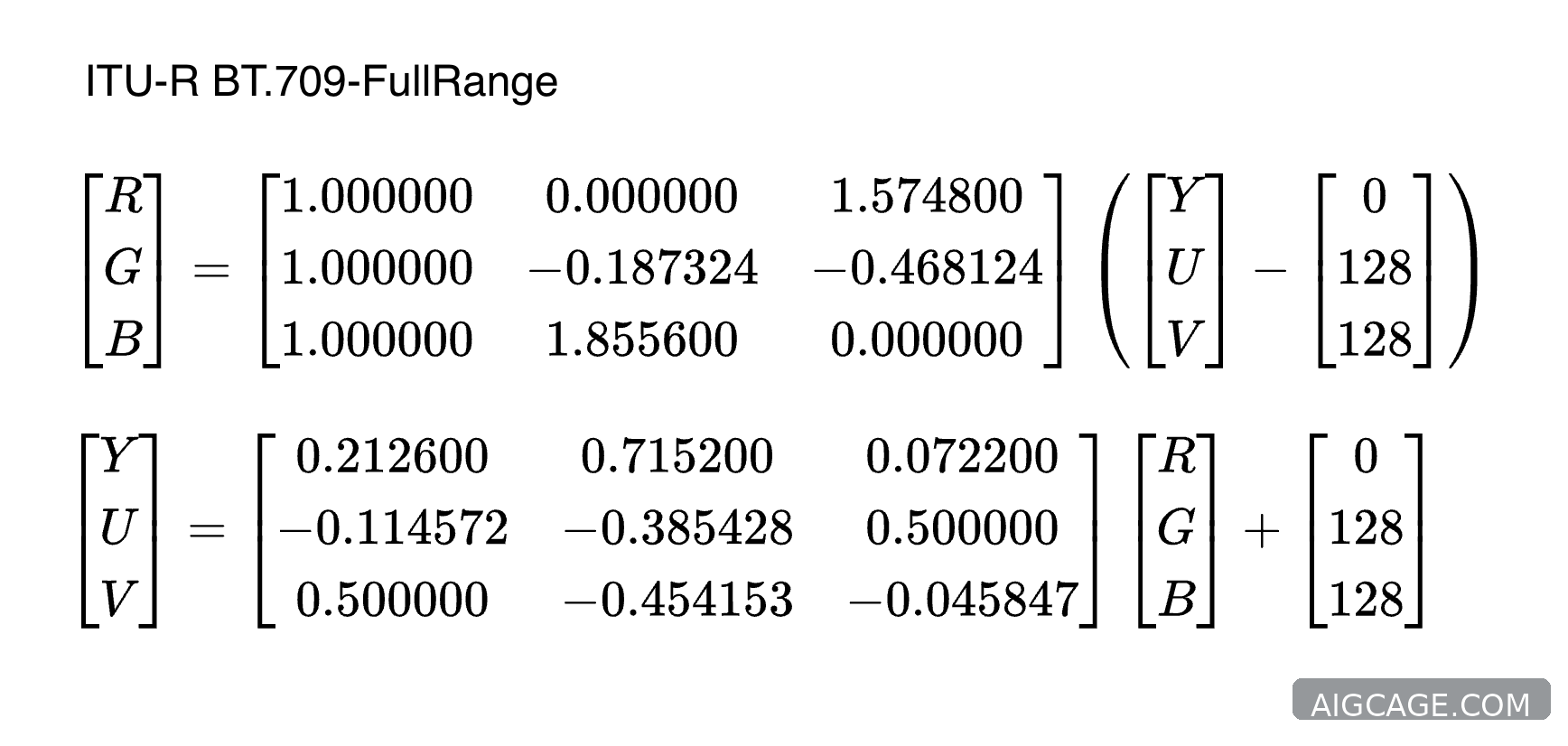

BT.709 Full Range RGB 与 YUV 转换计算公式 — BT.709 · Full Range · 计算公式

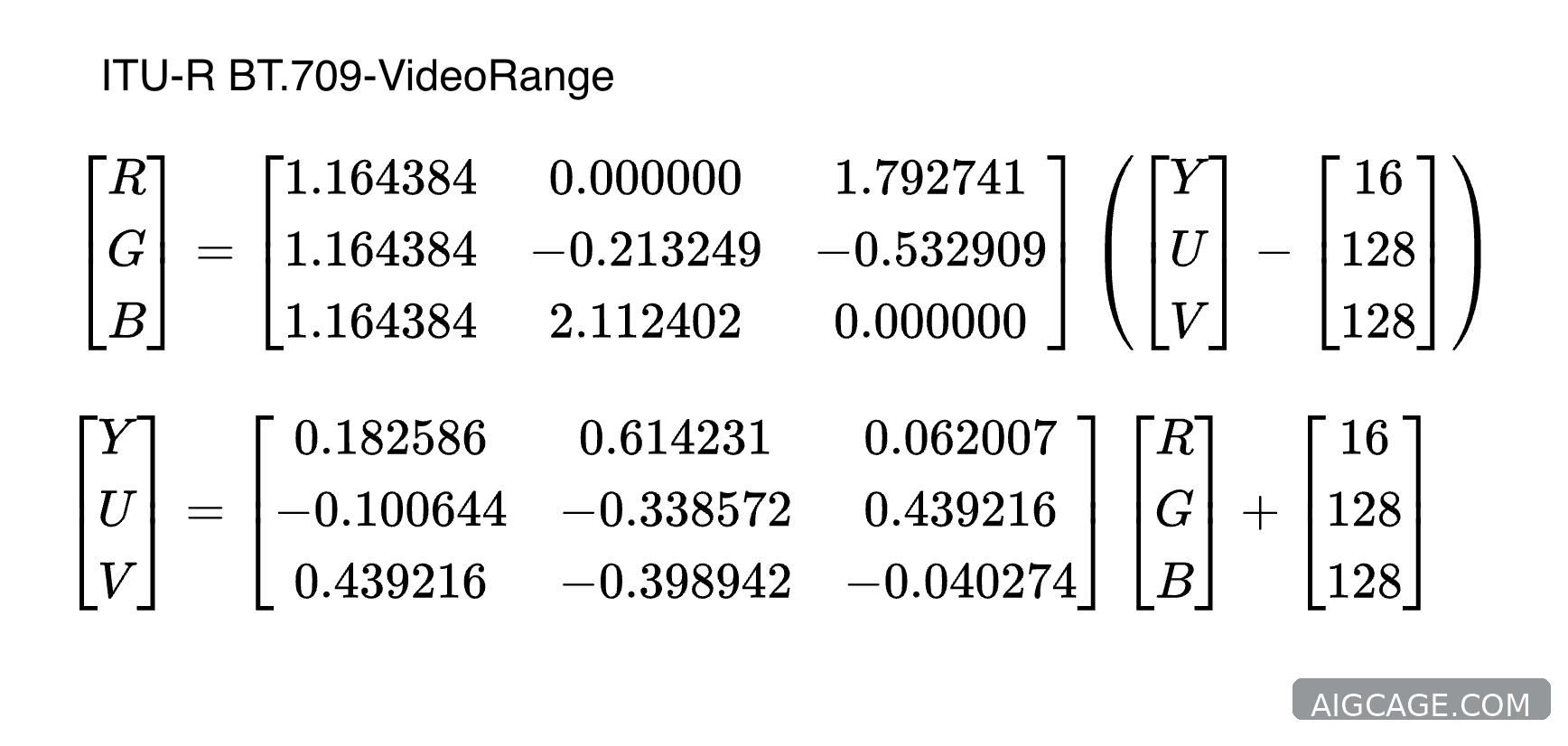

BT.709 Video Range RGB 与 YUV 转换计算公式 — BT.709 · Video Range · 计算公式

BT.2020

BT.2020 在 full range 与 video range 下的矩阵和偏移量示意图。

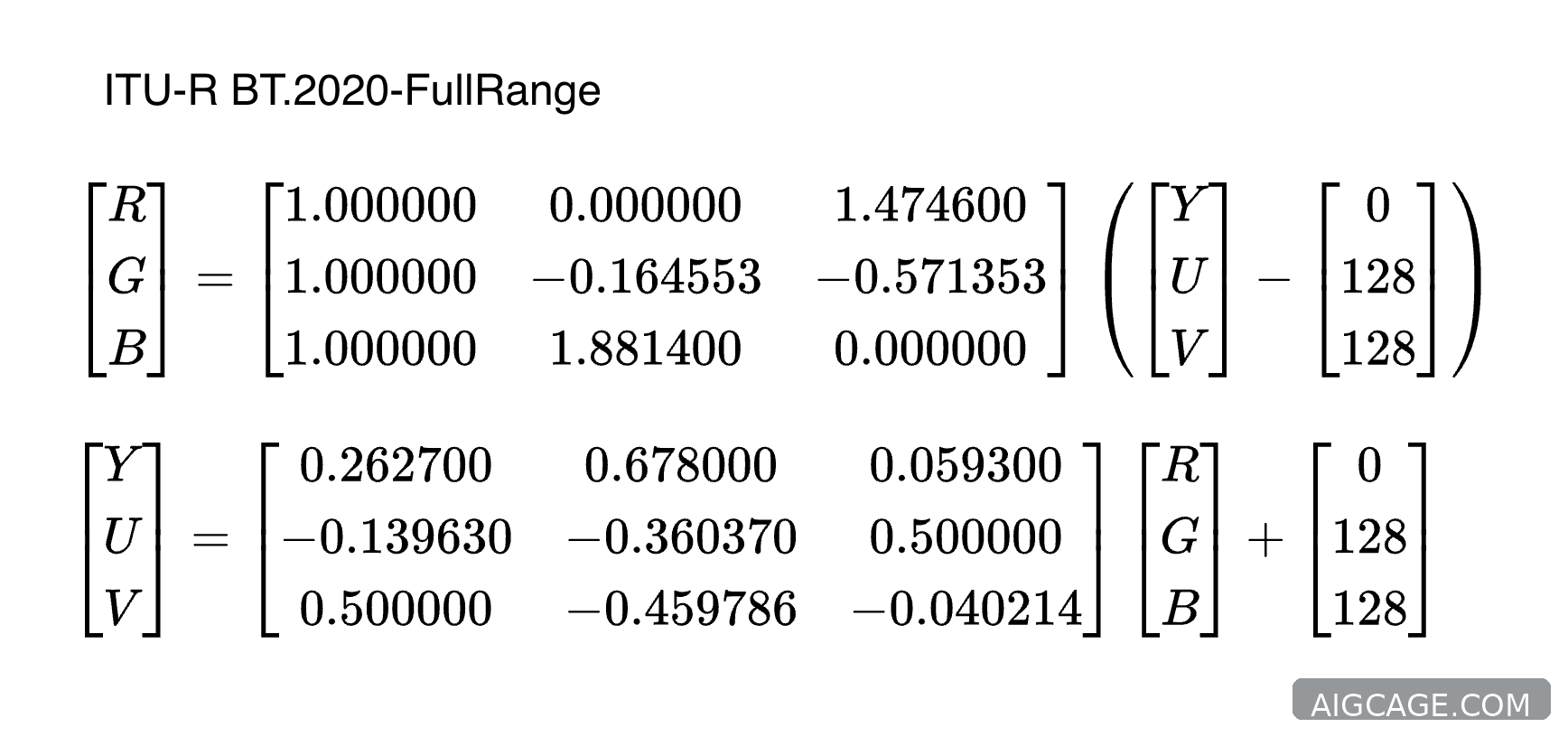

BT.2020 Full Range RGB 与 YUV 转换计算公式 — BT.2020 · Full Range · 计算公式

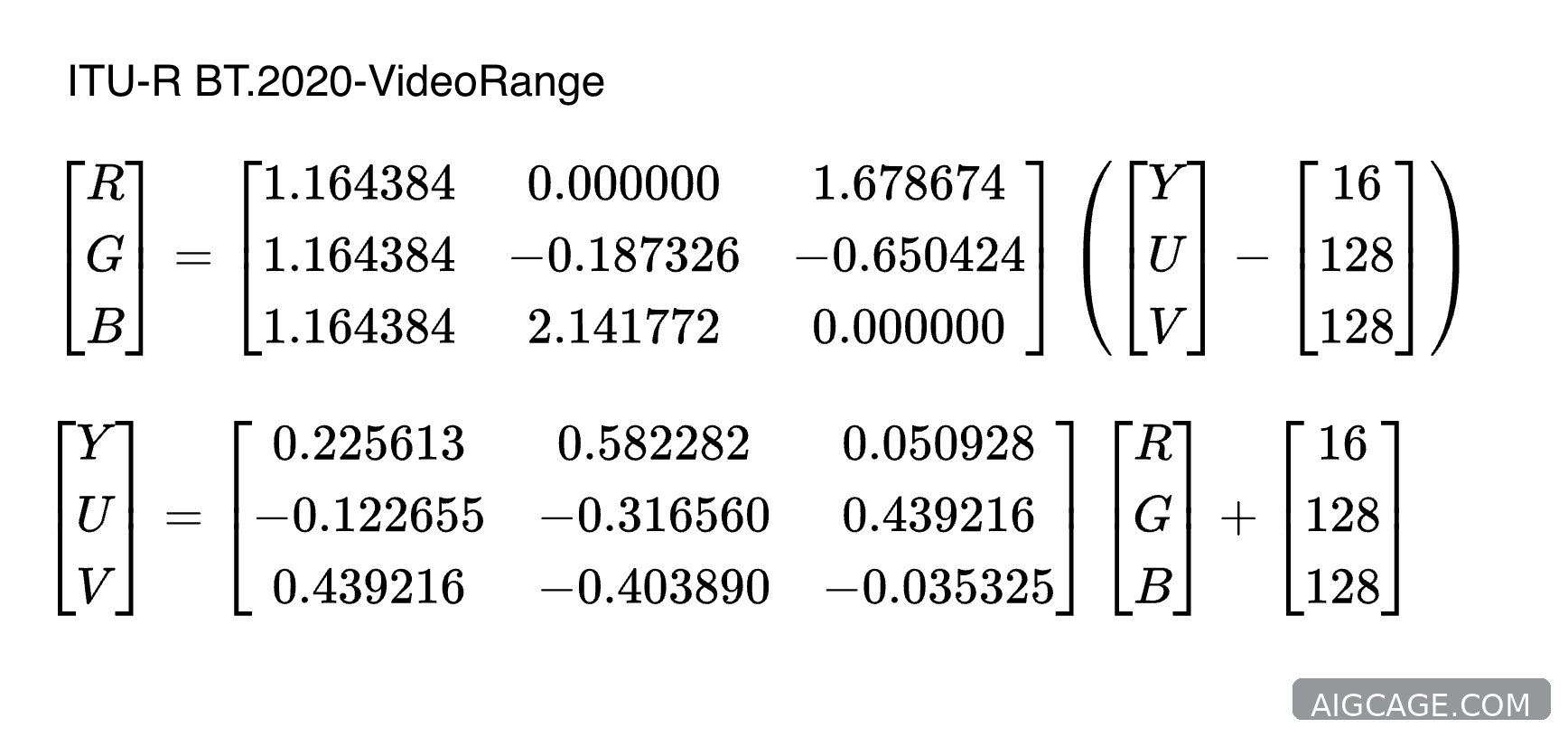

BT.2020 Video Range RGB 与 YUV 转换计算公式 — BT.2020 · Video Range · 计算公式
